产品介绍

LS250型螺旋输送机等效采用ISO1050-75标准，设计制造符合ZBJ81005.1～2-88《 LS螺旋输送机 》专业标准。LS型螺旋输送机直径由100mm～1250mm，共十二种规格,分为单驱动和双驱动两种形式，单驱动螺旋机长度可达40m(特大型30m)，双驱动螺旋机采用中间断开轴结构，长度可达80m(特大型60m)，螺旋机长度每 0.5m 一档，可根据需要选定，螺旋机头部轴承、尾部轴承置于壳体外部减少了灰尘对轴承室的侵入提高了螺旋机关键件的使用寿命。中间吊轴承采用滚动、滑动可互换的两种结构，阻力小、密封性强、耐磨性好。滑动轴承的轴瓦有粉末冶金、尼龙和巴氏合金等多种材料供用户根据不同的场合选用。吊轴承机外侧置式油杯,便于集中加油润滑。进出料口位置布置灵活,并增设电动型出料口，便于自动控制，还可根据用户要求，配置测速报警装置。

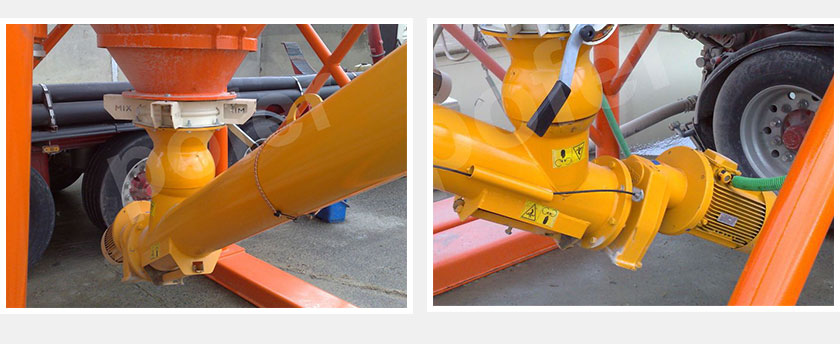

LS250螺旋输送机安装示意图：

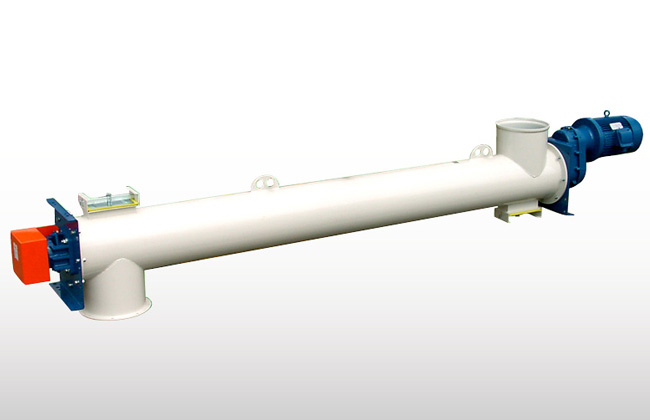

一台螺旋输送机通常由螺旋机本体、进出装置、驱动装置三大部分组成。

螺旋机本体由头节、中间节、尾节三种组成。一般情况下,出厂总装时将中间节按长度长短依次排列,中间节靠近头节，相同 长度的中间节则挨在一起，如果有特殊要求，则在订货时给出排列顺序。

在头节内装有支推轴承承受轴向力，在中间节和尾节内装有用轴承支承螺旋轴，此外，在尾节内还装有可轴向移动的径向轴承以补 偿螺旋轴长度的误差和适应温度的变化。螺旋面的形式有实体螺旋（S制法）和带式螺旋（D制法）两种。各螺旋轴之间采用法兰式联接， 保证了联接轴的互换性，便于维修。

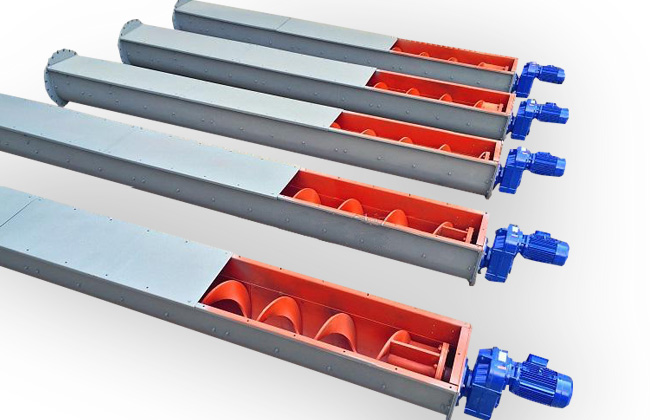

机盖为瓦片式并用盖扣夹紧在机壳上，若需改进密封性能，用户可自行在机盖与机壳间加防水粗帆布。

进、出料装置有进料口,方型出料口，手推式出料口，齿条式出料口四种。由用户在使用现场在机体上开口焊接。布置进、出料口 位置时应注意保证料口至端部的距离，同时避免料口与吊轴承加油杯、机壳联接法兰、底座等相碰。

驱动装置有ZQ系列减速器+Y系列电动机，YTC齿轮减速电机两种。
