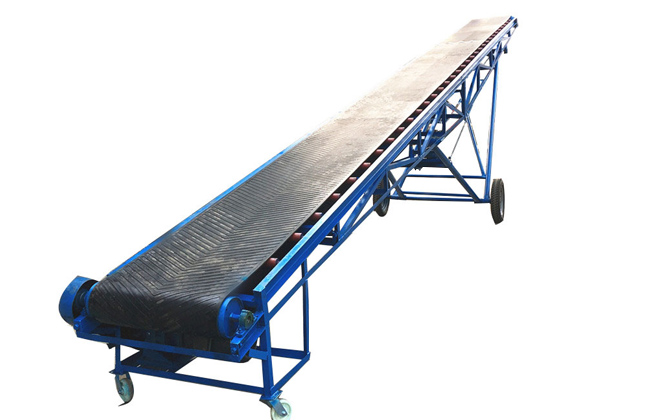

产品介绍

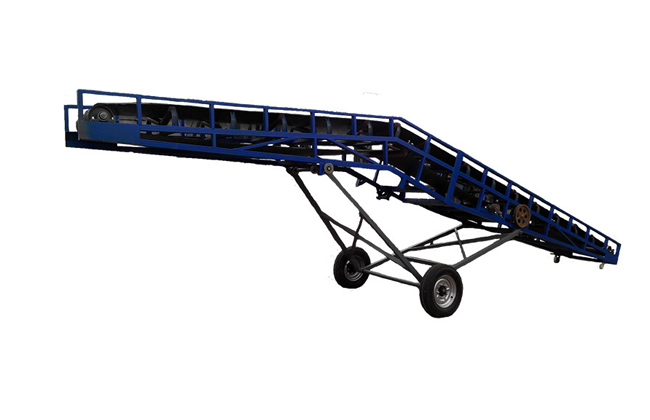

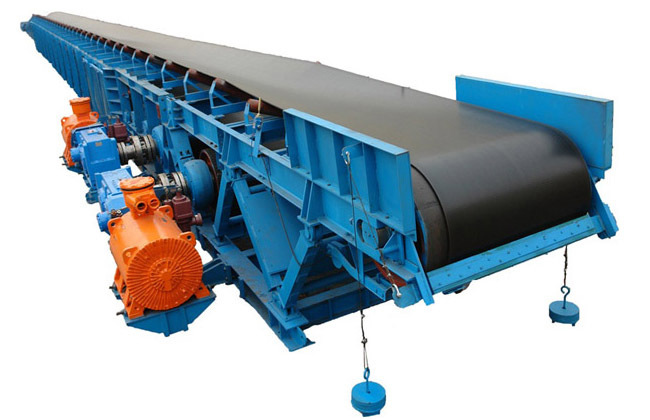

TD皮带输送机也叫带式输送机、皮带运输机，可广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门，进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品。由单机或多机组合成运输系统来输送物料，根据工艺要求可布置成水平或倾斜的形式。皮带输送机除了可满足水平或倾斜输送要求外，还可采用带凸弧段、凹弧段与直线段组合的输送形式。输送机允许输送的物料块度取决于带宽、带速、槽角和倾角，也取决于大块物料出现的频率。该输送机适用的工作环境温度一般为-25~+40℃。我公司还生产轻型皮带输送机和移动式输送机。

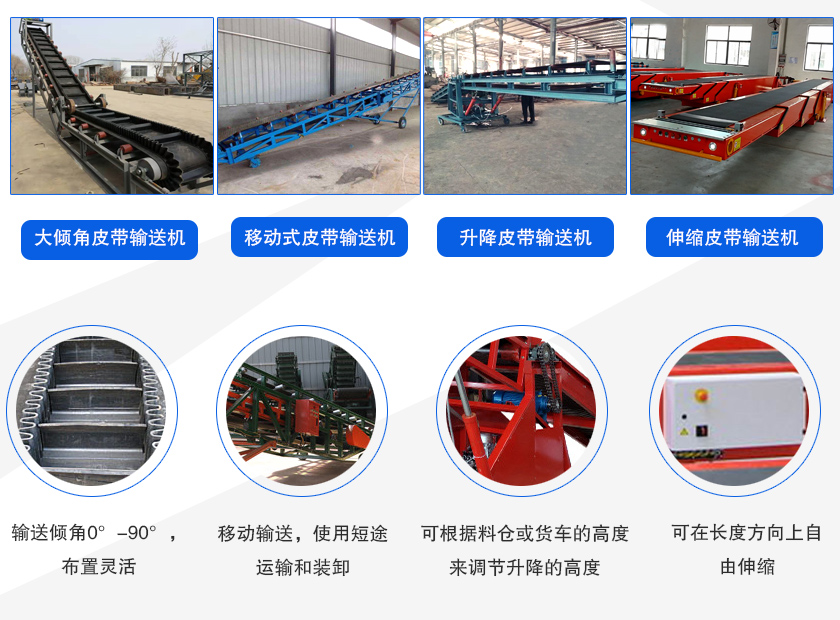

结构形式有：槽型皮带机、平型皮带机、爬坡皮带机等多种形式，输送带上还可增设提升挡板、裙边等附件，能满足各种工艺要求，输送机两侧配以工作台、加装灯架，可作为电子仪表装配，食品包装等装配线。

机身结构材质：碳钢,不锈钢,铝型材。

皮带材质：橡胶、硅胶、PVC、PU等多种材质，除用于普通物料的输送外，还可满足耐油、耐腐蚀、防静电等有特殊要求物料的输送，采用专用的食品级输送带，可满足食品、制药、日用化工等行业的要求。

输送速度及驱动方式：减速电机驱动，电动滚筒驱动。

角度：30°-180°。

皮带输送机的分类

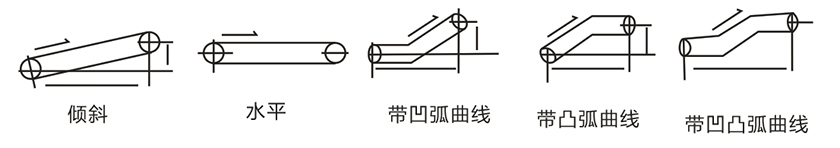

TD系列皮带输送机布置有下面几种基本形式：

1、水平输送机

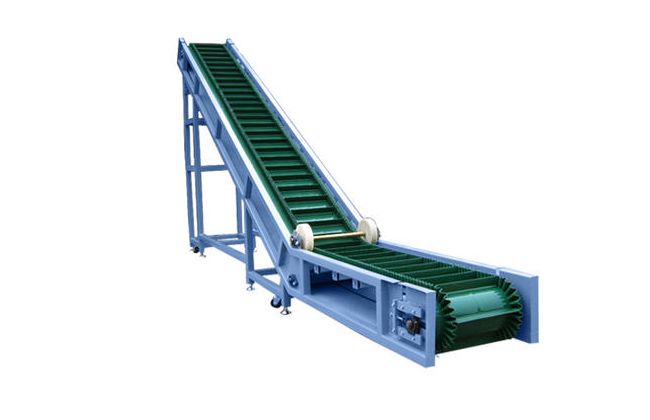

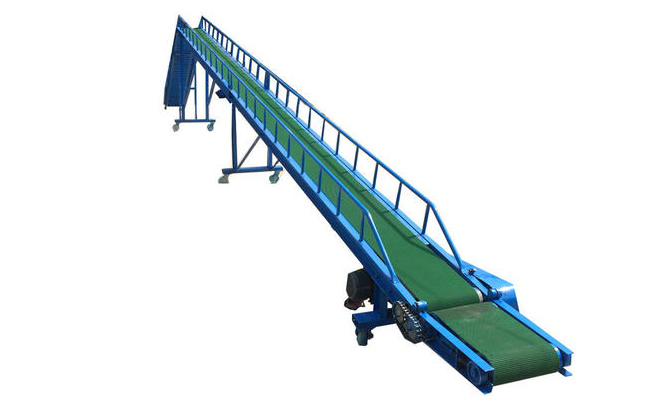

2、倾斜皮带输送机

3、带凸弧曲形段输送机

4、带凹弧曲形段输送机

5、带凹弧及凸弧曲形段输送机

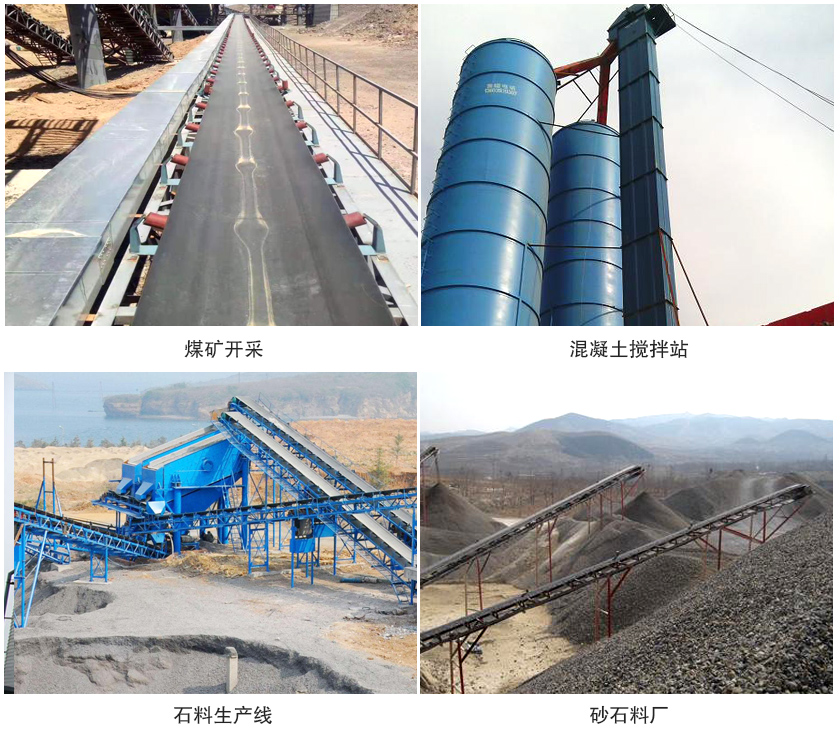

行业应用

皮带输送机视频

皮带输送机输送沙石

皮带输送机输送沙子

产品特点

1、输送高度高，可以达到203米，输送量范围在30~3000吨/时之间。

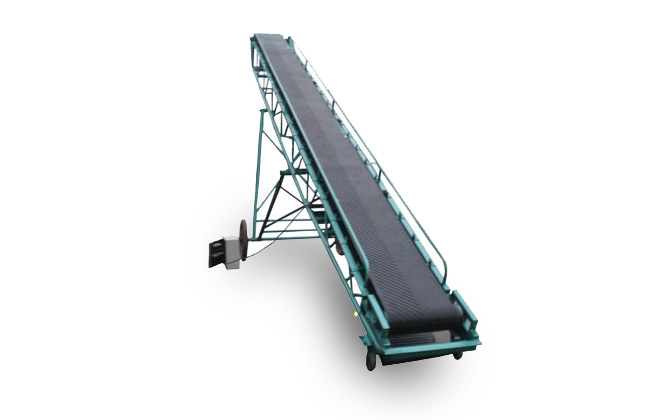

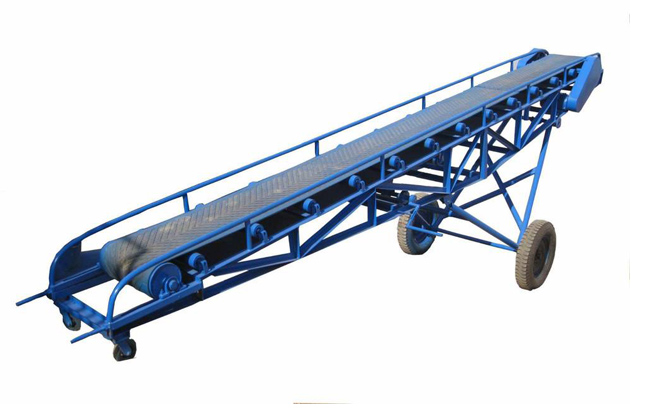

2、根据输送现场情况，其支架结构有固定式和移动式两种，根据输送物料不同，输送带采用有胶带、塑料带和钢芯带之分。

3、可根据工艺流程要求单点或多点受料，也可向多点或几个区段卸料。

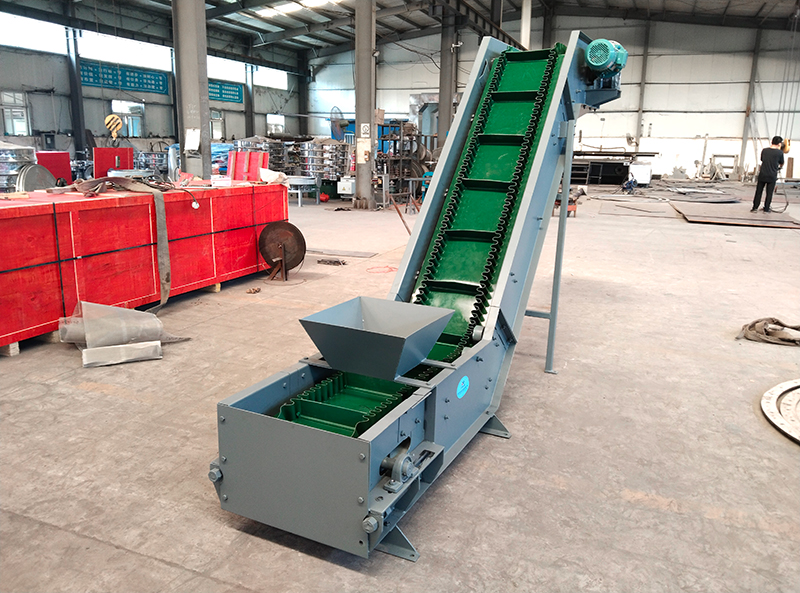

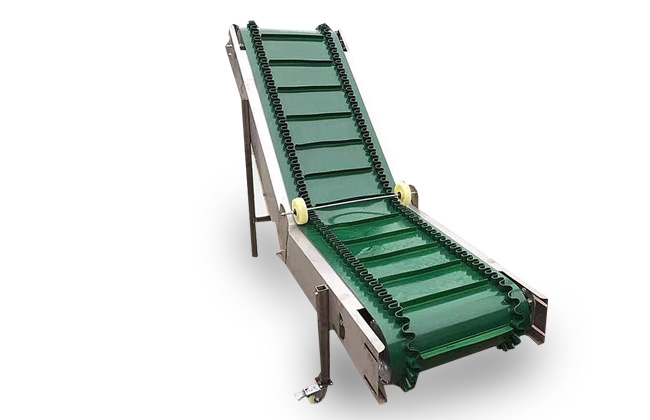

4、可根据用户要求增设挡边、裙边等附件，满足各种工艺要求。

5、较小零件的维修和更换可在现场迅速地完成， 维修成本低。

皮带输送机的带框可分为：500、650、800、100、1200和1400mm。用户可以根据带式输送机的输送长度、物料种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带带宽、帆布层数和胶带厚度。

产品结构

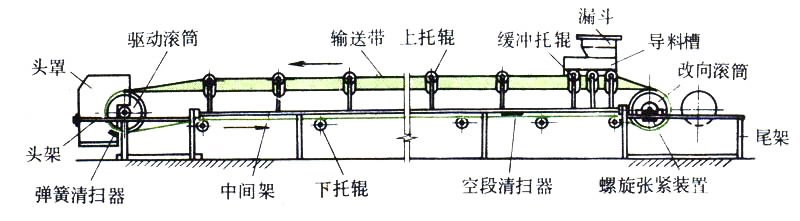

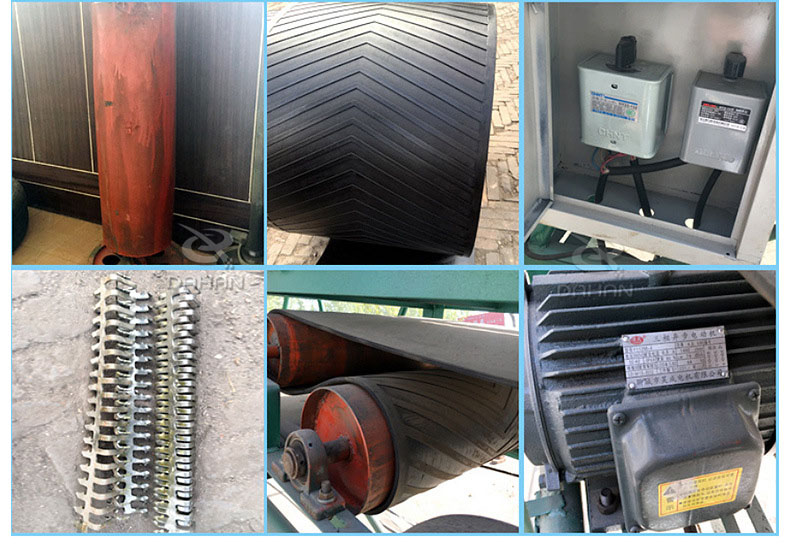

TD系列皮带输送机主要由驱动装置、滚动装置、托辊、清扫装置、卸料装置、制动装置等结构组成。

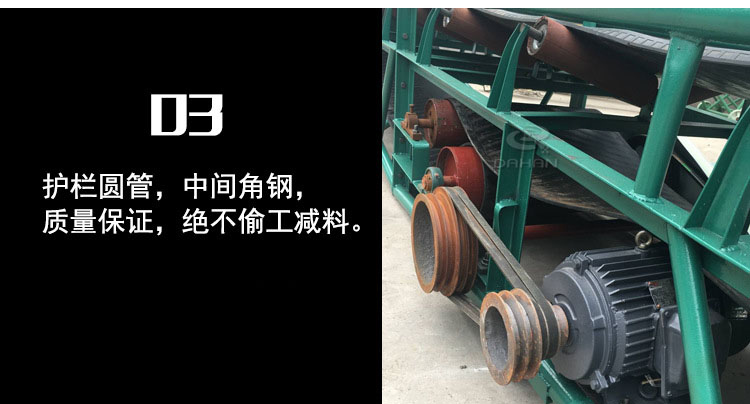

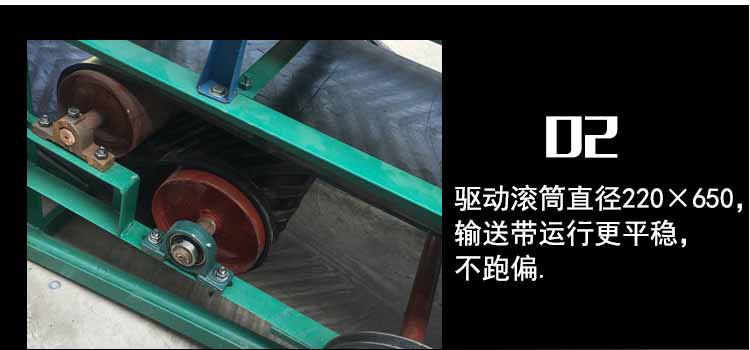

1、驱动部分：系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求：驱动装置设有左装和右装两种，另外本公司配有功率1.5KW到13KW，速度0.80、1.0、1.25的油冷式电动滚筒。

2、滚动部分：分传动滚筒和改向滚筒两大类。

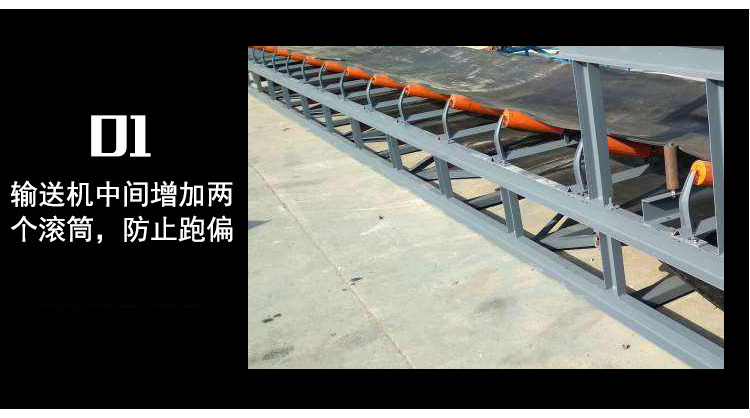

3、托辊部分：分槽形、平行、调心和缓冲托辊等。

4、清扫部分：分弹簧清扫器和空段清扫器。

5、卸料部分：分固定式犁式卸料器和电动卸料器。

6、制动部分：有带式逆止器和滚柱逆止器两种。

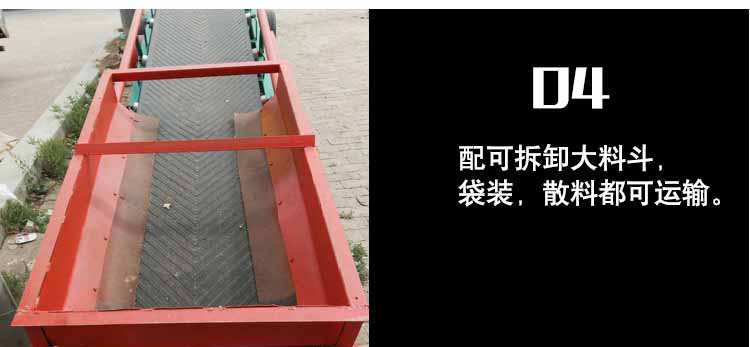

7、附件：在罩壳、导料槽、漏斗等。

工作原理

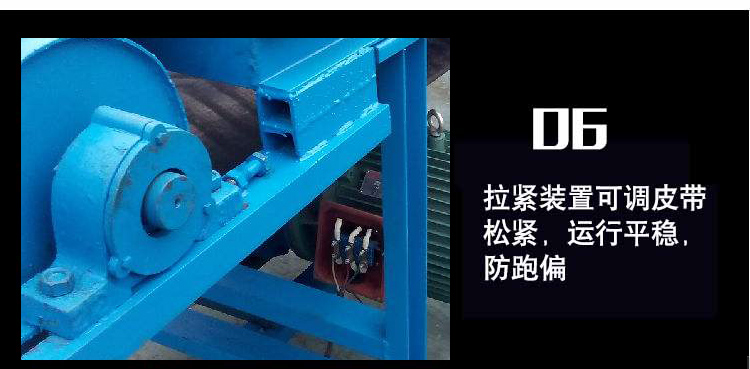

TD皮带输送机皮带绕经两端滚筒后，用胶带卡子或硫化方法，将两头接在一起，使之成为闭环结构。胶带由上、下托辊支承着，由拉紧装置将胶带拉紧，具有一定的张力。当主动滚筒被电动机带动而旋转时，借助于主动滚筒与胶带之间的摩擦力带着胶带连续运转，从而将装到胶带上的货载从卸载滚筒处卸载。

外形尺寸

B	D	A	L	H	C	E	d	轴承型号
500	89	720	190	170	130	15	M12	204
650		870	240
800		1070	305
1000 1200 1400	108	1300	375	210	170	18	M12	305
		150	455	230	200
		1750	525

标记示例：带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。

承载托 辊形式	带  速（m/s）	带  宽  B（mm）
		500	650	800	1000	1200	1400
		输 送 量 Q（t/s）
槽 形 拖 辊	0.8	78	131	-	-	-	-
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15	-	-	824	1233	1858	2528
	4.0	-	-	-	-	2202	2996
平 行 拖 辊	0.8	41	67	118	-	-	-
	1.0	52	88	147	230	345	460
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

注：

1、输送能力Qv值系按水平运输，动堆积角θ为20°，托辊槽角λ为30°时计算的。

2、带速（4.5）、（5.6）m/s为非标准值，一般不推荐使用。

产品代号

TD系列皮带送机的产品代号为TD75，其意义如下

TD75 B V L
┬ ┬ ┬ ┬
│ │ │ │
│ │ │ └────────-　胶带输送机的公称长度(米)
│ │ │
│ │ └──────────　胶带速度(米/秒)
│ │
│ └───────────-　胶带宽度(毫米)
│
└─────────────　通用固定式带式输送机型号

传动型式与传递功率的关系

传动型式	功率范围（kw）	备注
弹性联轴器直接传动	2.2～37	功率≤200kw时电压为380V      功率≥220kw时电压为6000V
Y系列电机加液力偶合器	45～315
电动滚筒直接传动	2.2～55
绕线式电机	220～800

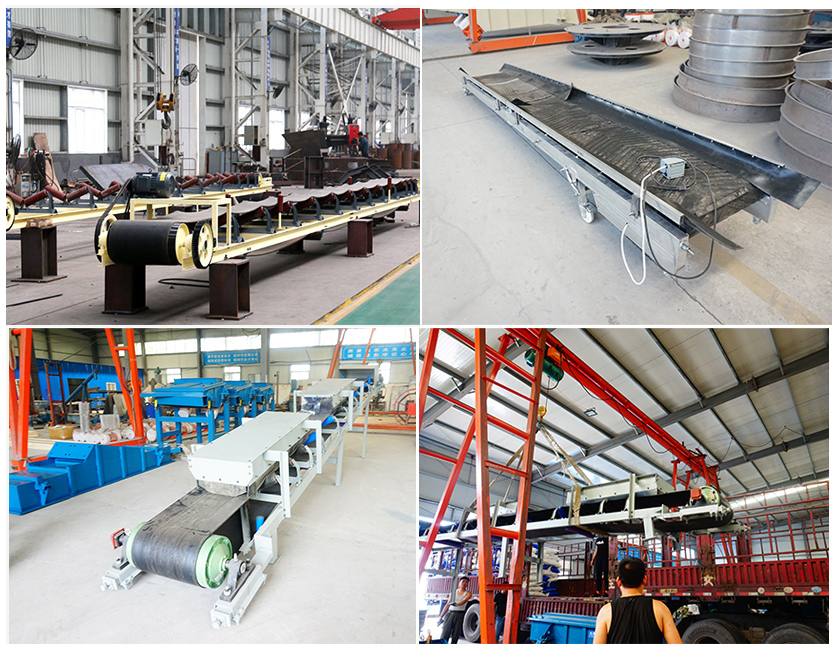

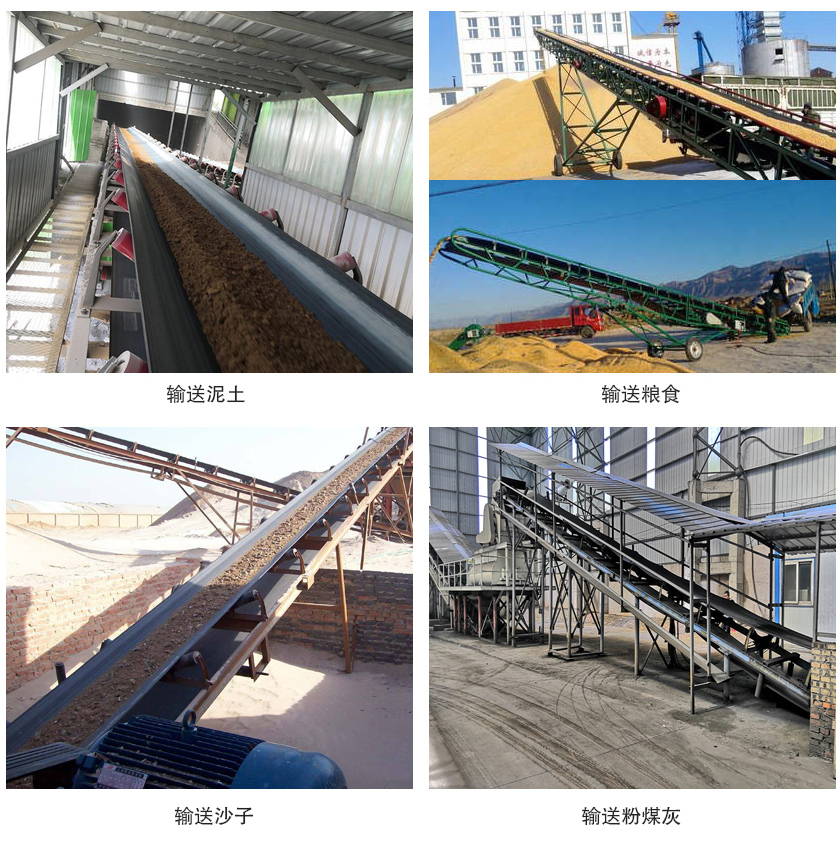

现场案例

皮带输送机厂家

大汉机械在皮带输送机领域拥有丰富的经验和技术，提供各种类型和规格的皮带输送机设备，满足不同行业和应用的需求。在选择皮带输送机厂家时，可以根据设备质量、售后服务、价格等因素进行综合考量。
