大倾角或垂直90°输送波纹挡边输送带防止撒落、掉包占用空间小、节约投资费用20%~30%
售价:6000~50000元元满额立减—满5000立减200
粉末,颗粒状和糊状物料输送量:6000吨/时输送高度:500米
用户保障:30天价保,30天质量问题包退,365天免费维护
带料试机:携带物料免费试机,专人接待
极速发货:常规型号当天发货,定制型号7天内发货
无忧售后:定期回访,售后跟踪,7*24h客服在线
选择类型45°内90°内
立即订购全国统一热线:0373—268 2333
输送垃圾
输送玉米渣

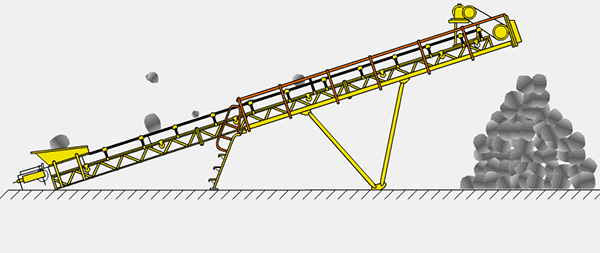

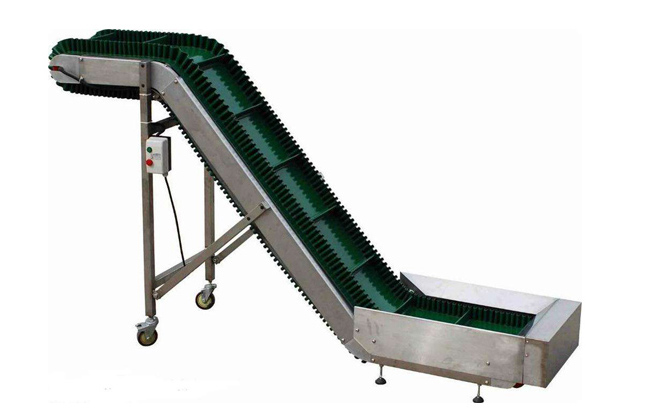

大倾角皮带输送机简称大倾角皮带输送机,主要用于大倾角或垂直90°输送散状物料,解决普通、花纹带式输送机所不能达到的输送角度,大倾角皮带输送机是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边",在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗,可以防止物料撒落。

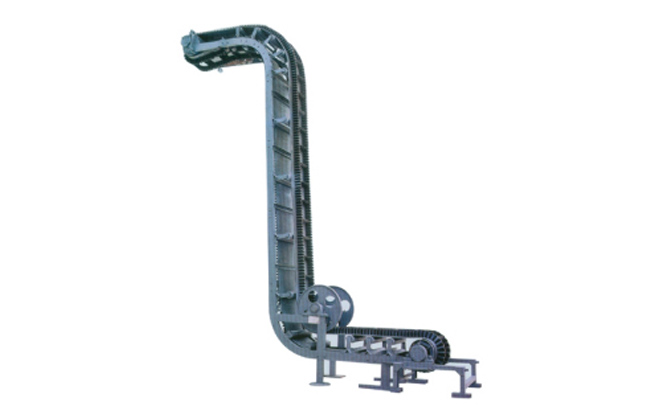

大倾角皮带输送机输送角度在0°~90°范围内,解决普通带式输送机所不能达到的输送高度,节约了占地面积,节省设备投资和土建费用。例如,某用户欲将煤炭提升到20m高的料仓顶,如采用挡边机以45°倾角输送,机长仅需28.3m(水平机长20m);采用垂直输送的挡边机,水平机长可以控制在6m以内。

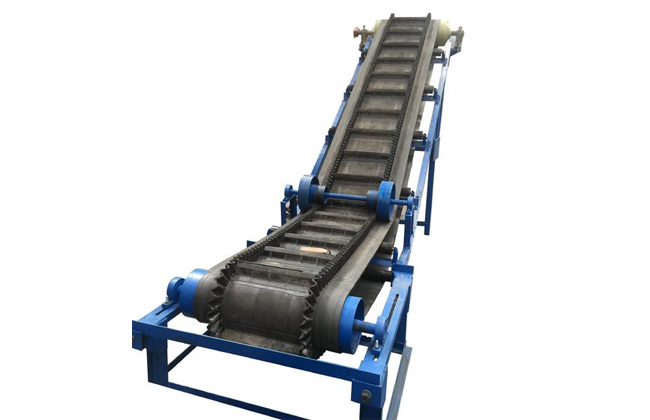

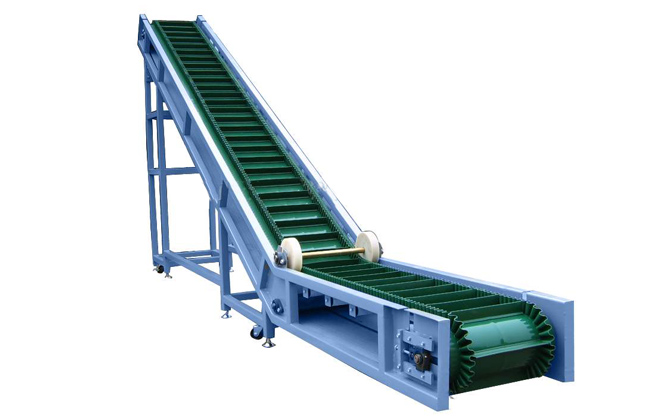

1、输送角度在30°-90°范围内,在普通输送带上又加装了波纹挡边和横隔板,特别适用于大倾角输送,可防止在较大爬坡角度时,物料散落、掉落现象。
2、皮带常用宽度为:20~2000mm,也可根据客户要求定制,长度可达10米,输送高度可达4米。
3、可与其他输送设备组合成水平或倾斜输送系统,以满足不同布局类型作业线的需要。
4、可在狭小空间内完成倾斜或垂直输送,占地面积小。

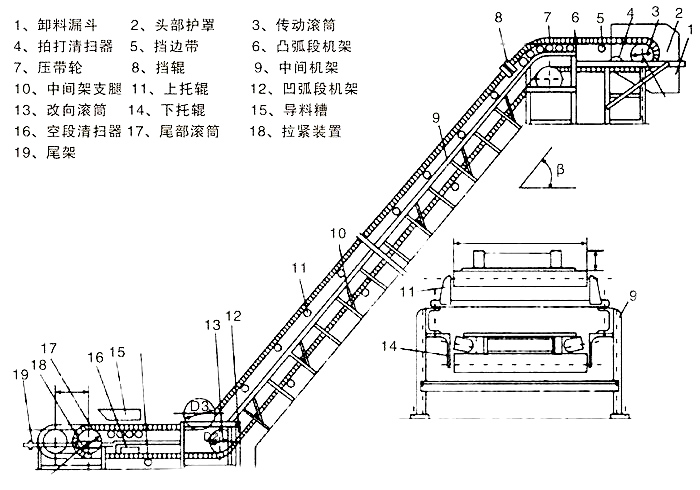

大倾角皮带输送机主要由波状挡边输送带、驱动装置、传动滚筒、改向滚筒、压带轮、托辊、托带辊、立辊、拍打轮清料装置、拉紧装置等部分组成。其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边",在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗,使物料在斗中进行连续输送。

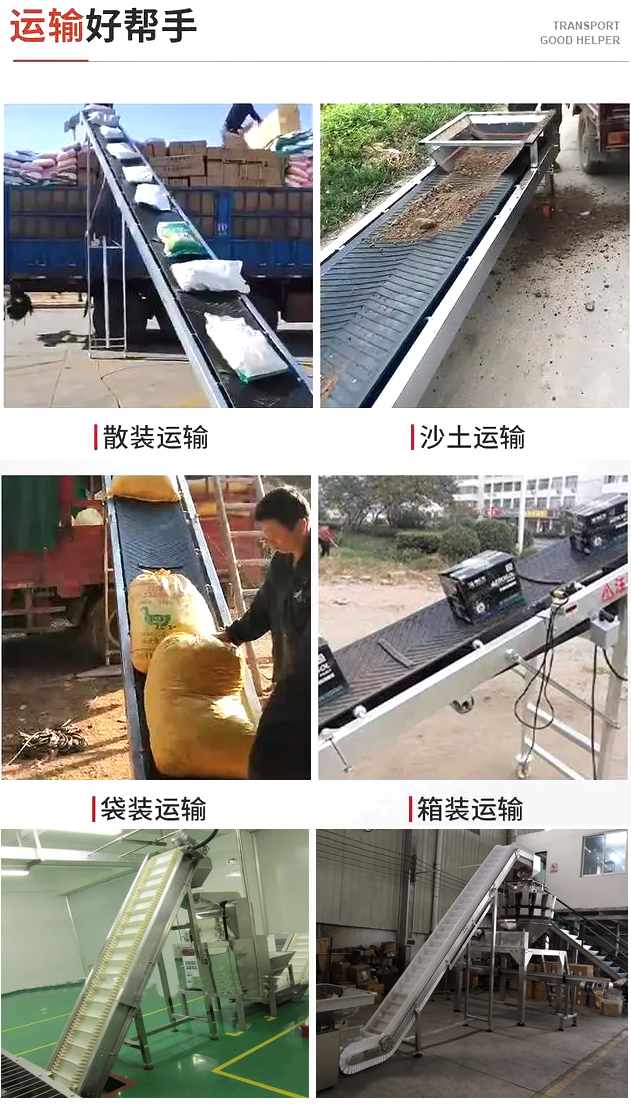

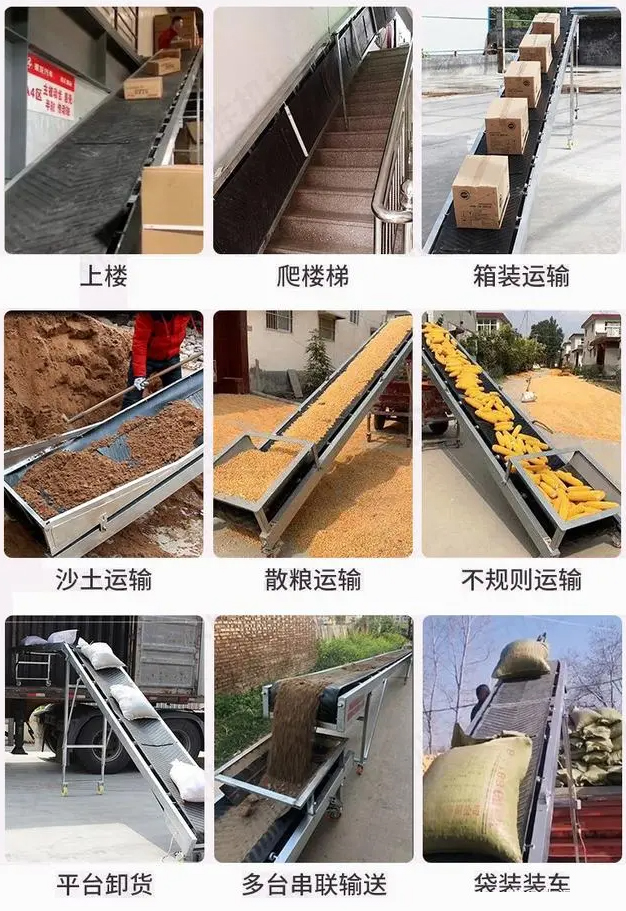

大倾角皮带输送机适合楼层间有高度差的场合运输散状物料,主要用于有机肥厂、饲料厂、粮库、建筑工地、矿山采石场、工厂、车站、码头等装卸场所,适合从水平位置向上倾斜运送松散、未包装的物品,是散装物料或部件短途运输和搬运中常见输送系统。

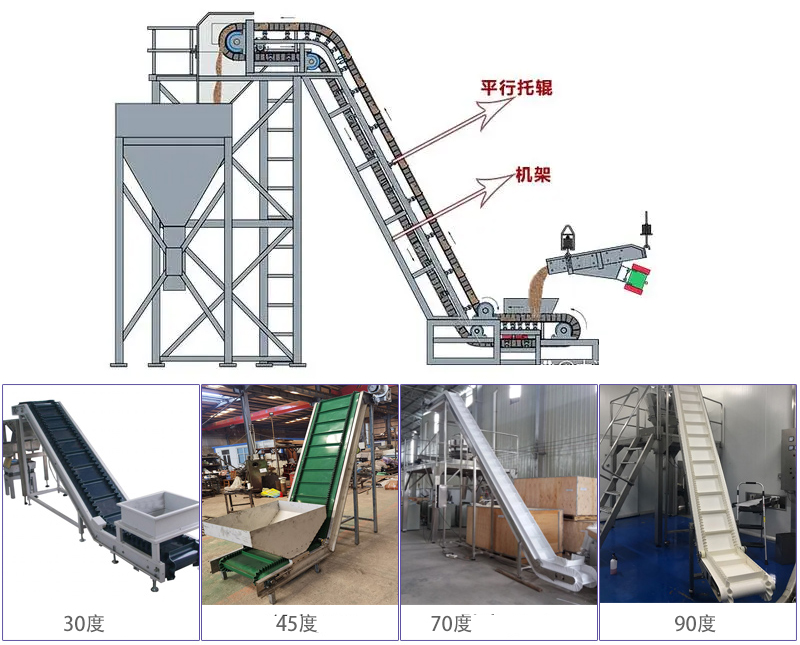

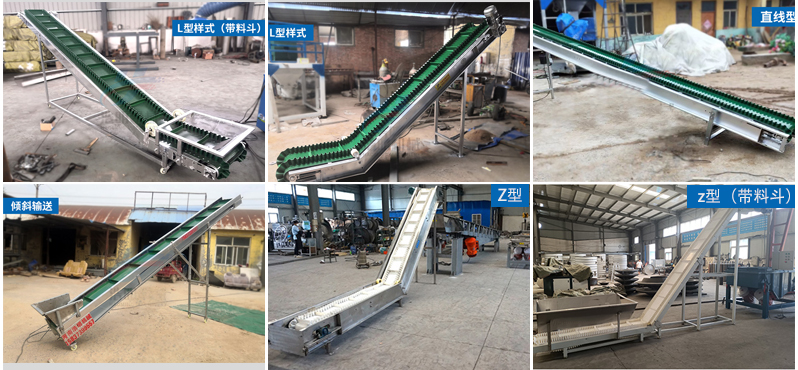

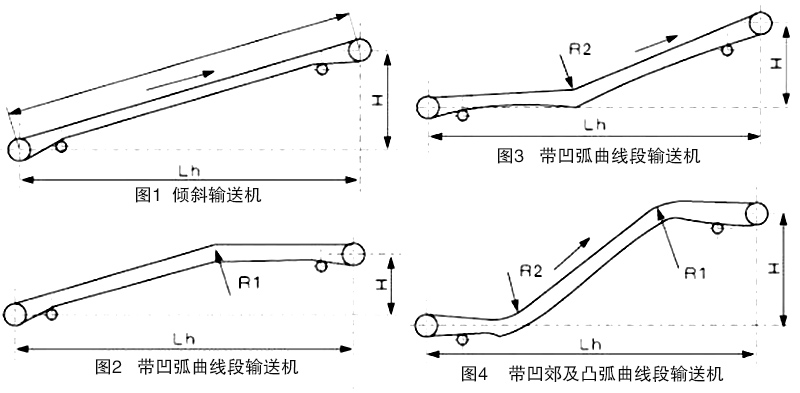

为获得较好的受料和卸料条件,大倾角皮带输送机采用"Z"形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
1、上水平段:为了适应不同的卸料高度的要求,头架分为低头架,中式头架和高式头架。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿,中式凸弧段机架和中式中间架支腿, 高式凸弧段机架和高式中间架支腿。
2、倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角猕R45°时,推荐采用Ⅱ型低式中间架支腿。
3、下水平段:下水平段采用低式中间架支腿。
