产品介绍

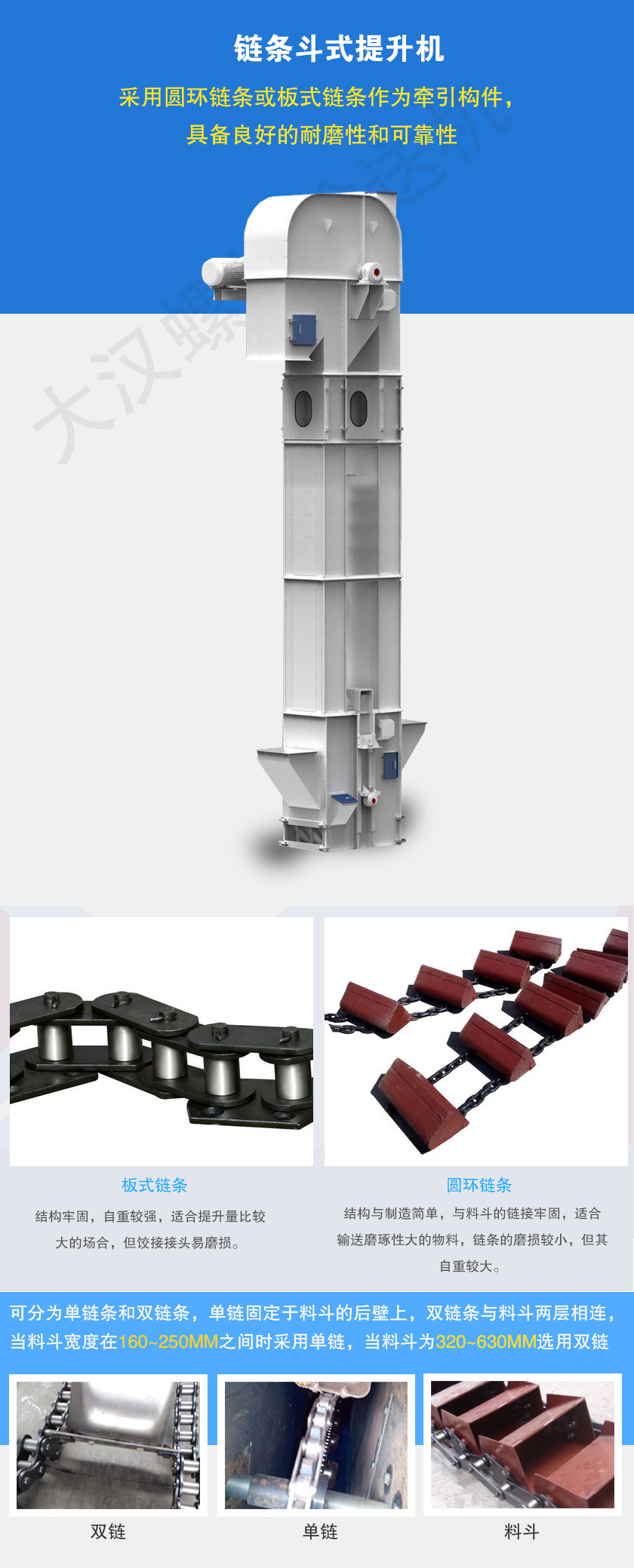

链条斗式提升机简称链条式提升机，主要采用圆环链条或板式链条作为牵引构件，具备良好的耐磨性和可靠性，链条斗式提升机可分为单链条和双链条，单链固定于料斗的后壁上，双链条与料斗两层相连，当料斗宽度在160~250mm之间时采用单链，当料斗为320~630mm选用双链。

链条斗式提升机介绍

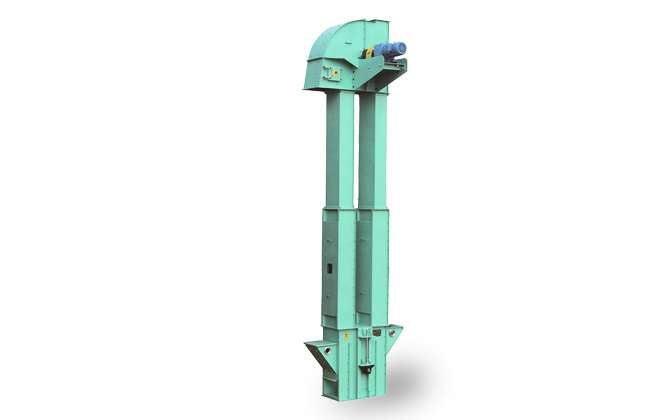

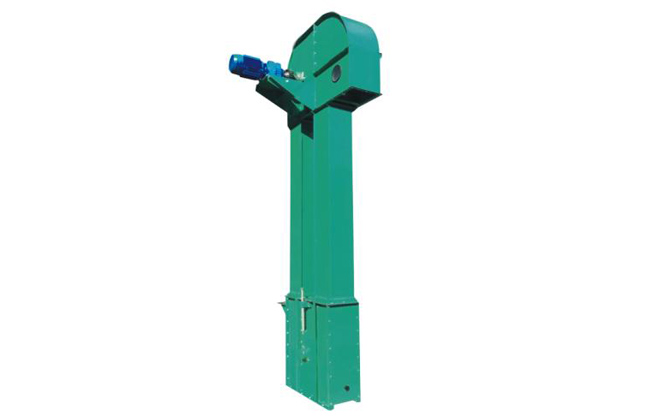

链条式提升机图片

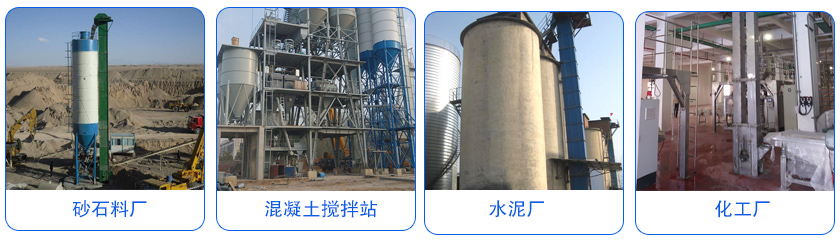

链条斗式提升机主要用于粮食、冶金、化工、煤炭、建材、医药等行业，用于从地出向高处输送粉状、粒状或小块状物料，如：水泥、石灰石、石膏、块煤、焦炭等，输送物料温度≤250℃。

链条斗式提升机行业

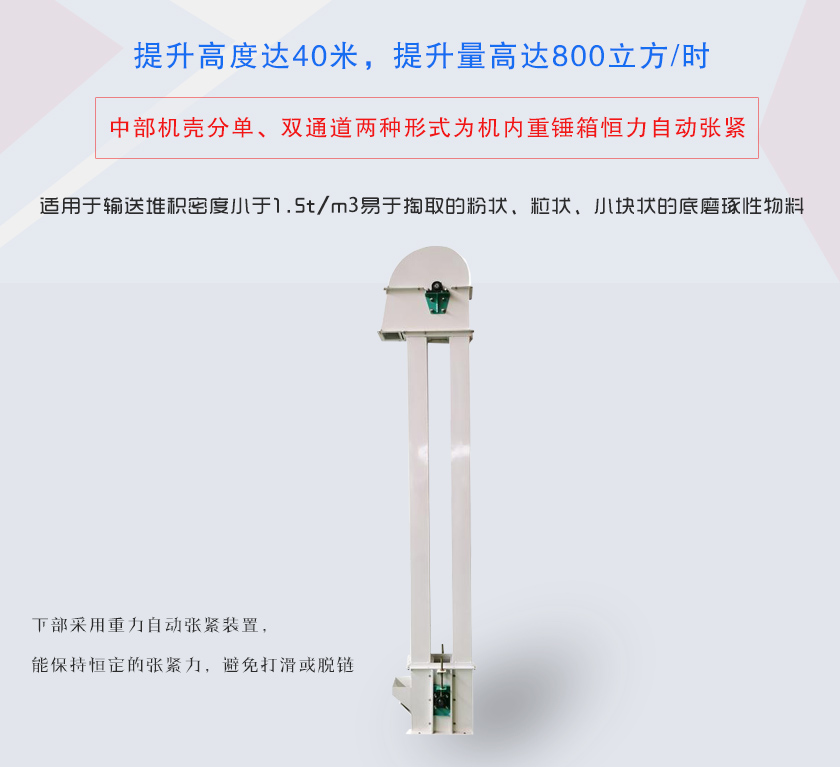

1、可提升至40米，每小时提升量高达800立方；

2、链速低，几乎无回料现象；

3、整机为密封输送，环境污染少；

4、机壳经折边和中间压筋，再经由焊接，整机刚性好，易损件少。

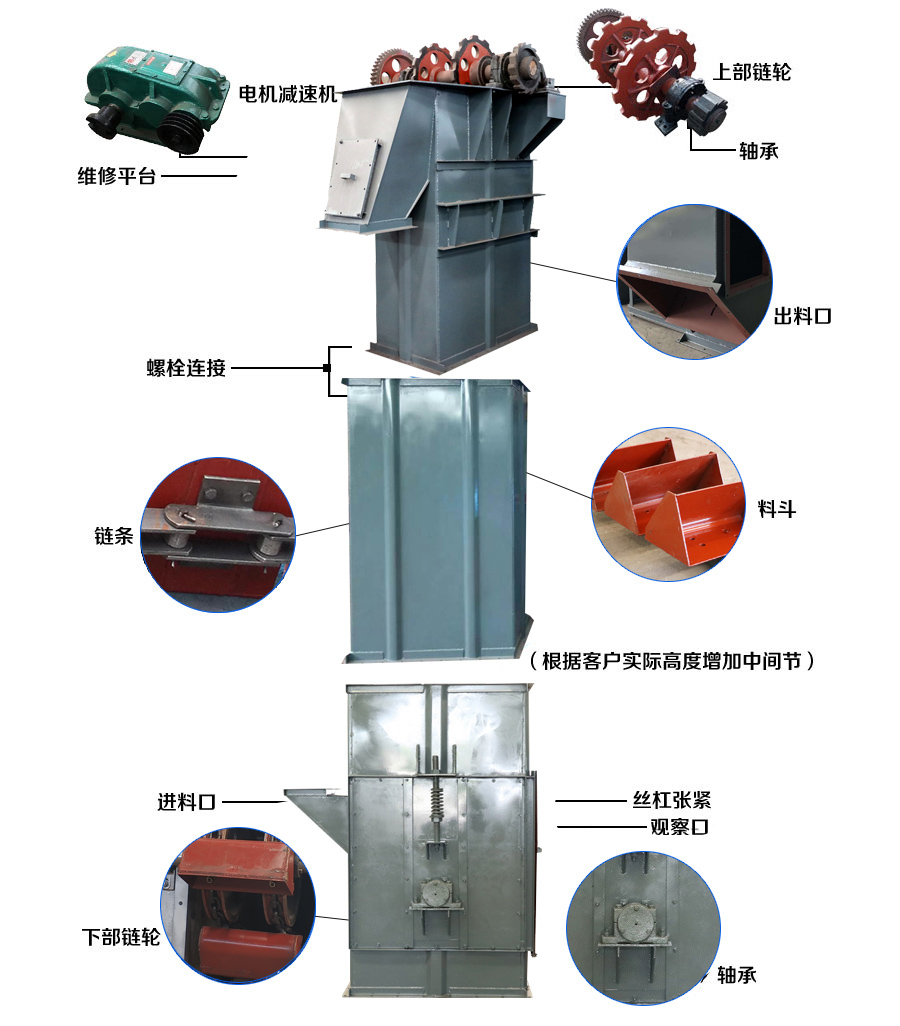

链条斗式提升机主要由上部壳体、驱动链轮、驱动装置、出料装置和逆止器组成。

板链斗式提升机结构：

驱动装置：一般为Y系列电机配能带逆止器的减速机，如ZLY、ZSY、DCY（DCYK）、ZJY等硬齿面减速机。在电机功率超过18.5KW以上时，一般都配有液力偶合器，使起动更平稳。

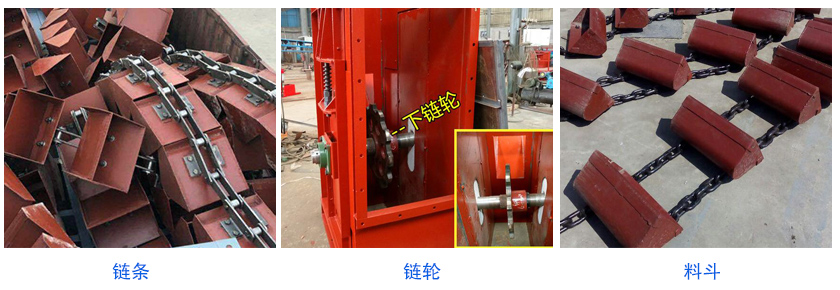

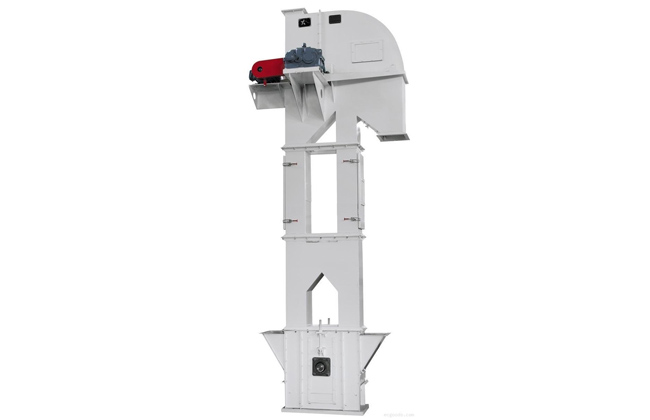

环链斗式提升机结构

驱动链轮：链条的驱动主要是依靠压紧链轮来调节；

逆止器：防止提升机承载过重。

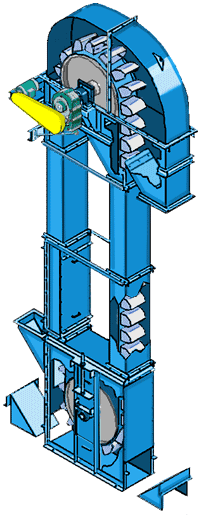

链条斗式提升机启动后，电动机产生动力通过联轴器将需要的动力传递减速器上，小链轮带大链轮，从而带动整机运动，物料从较低位的进料斗随着输送带或链提升到一定高度后被抛洒出去，从而完成对物料的输送提升任务。

工作原理

1、卸下上部壳体，在可能的顶点吊起两条链。

2、举起被动轴并卸下吊斗及相应的吊钩。

3、从提升机上取下链以相反的顺序，重复上述过程把已换好的链在地面上安装并在吊斗旁展开。

4、为防止危险和麻烦，要确保在安装一个吊斗时链不移动。

5、传动带张力用减速箱张紧器来实现，减速箱备有注油、排油和油量塞。轴承轴承座分为：驱动轴和脚轴，都备有润滑脂嘴。或是装有“长寿命润滑”轴承。
