斜式螺旋送料机视频

产品介绍

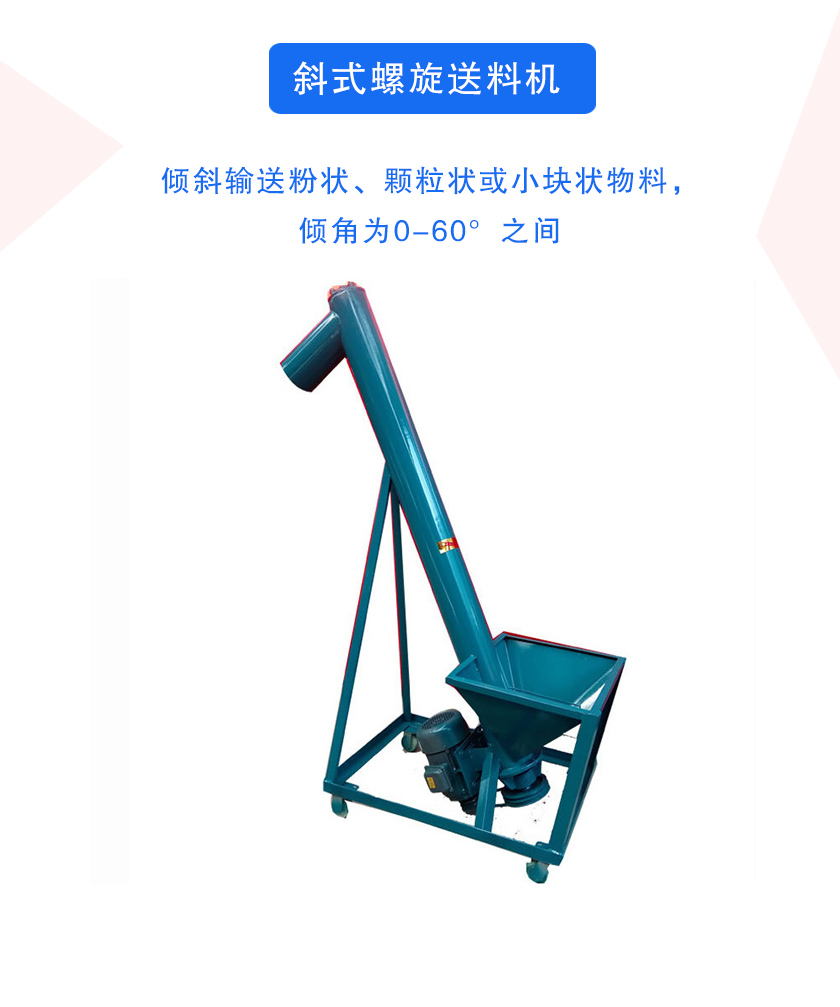

斜式螺旋送料机主要用于倾斜输送粉状、颗粒状或小块状物料，倾角为0-60°之间，长度不超过8米，也可根据用户要求来定制，斜式螺旋送料机螺旋轴中部还要加以支撑，以避免螺旋轴因过分的弯曲而导致其与外管相互摩擦，还要进行挠度的校正审核，针对斜式螺旋送料机的轴承，为了防止物料的微小质粒进入，要采取必要的可靠防尘与润滑设施，保证轴承的良好运作。

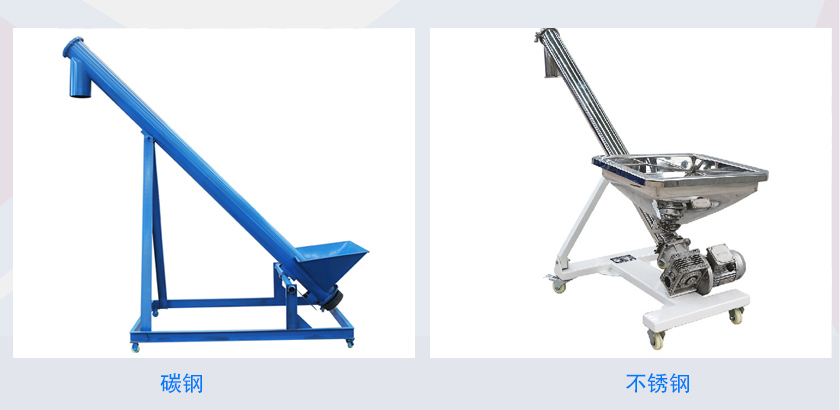

大汉斜式螺旋送料机可根据输送物料及应用行业选择碳钢或不锈钢材质，还可根据用户现场情况设计为移动式，满足不同输送要求。

斜式螺旋送料机输送角度

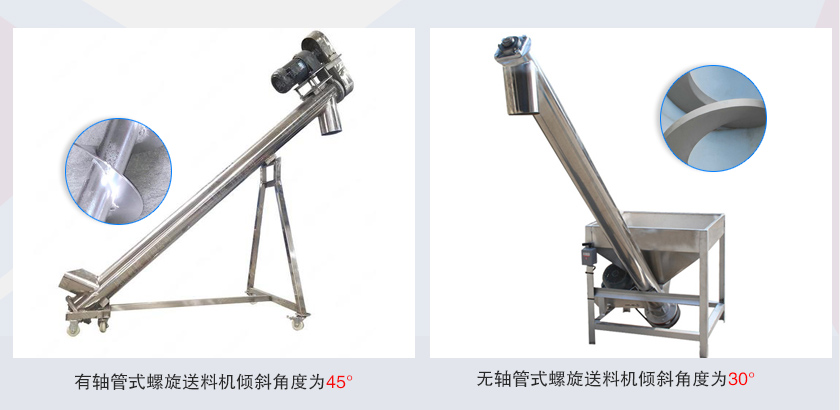

有轴管式螺旋送料机倾斜角度为45°，无轴管式螺旋送料机倾斜角度为30°。

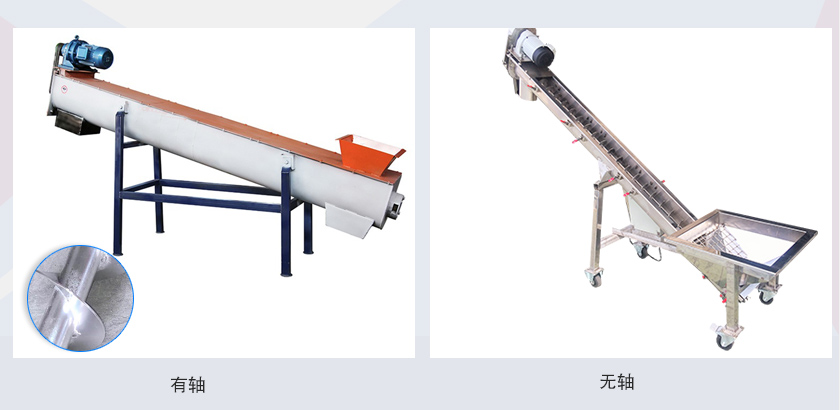

有轴和无轴U型螺旋送料机倾斜角度为20°-30°。

注：螺旋送料机角度越大，同等速比和型号螺旋输送机，输送量就会减弱

行业应用

斜式螺旋送料机广泛应用于各行业,如建材、化工、电力、冶金、煤矿炭、粮食等行业,适用于水平或倾斜输送粉状、粒状和小块状物料,如煤矿、灰、渣、水泥、粮食等，物料温度小于200℃。

现场视频



突出优势

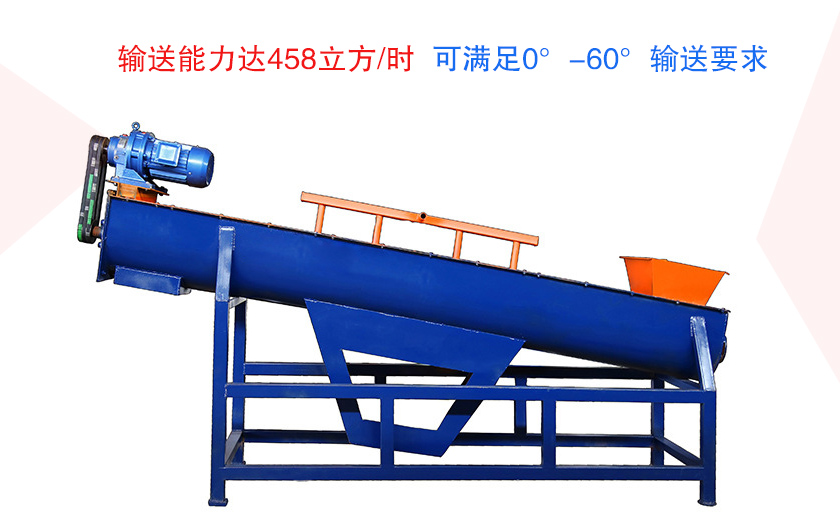

1、大倾角设计，可满足0°-60°输送要求。

2、允许在较小空间内输送大量物料，输送能力达458立方/时。

3、全封闭机壳可有效防止粉尘飞扬，减少对环境的污染。

4、中间可多点装料和卸料、操作维修简便。

5、可单机使用，也可与其他设备配套使用。

结构与细节

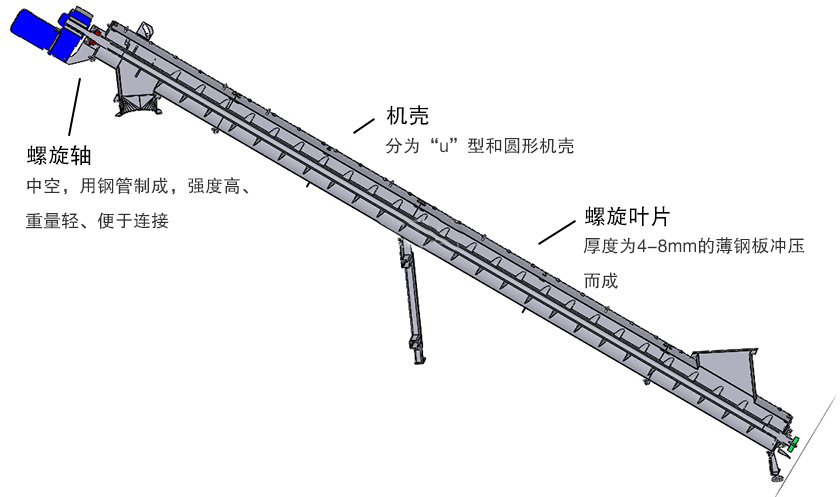

斜式螺旋送料机由驱动装置，机壳、盖板、螺旋轴、螺旋叶片、进料口、出料口等部件组成。

机壳：分为“u”型和圆形机壳，圆形机壳主要用作密封设备送料，"u”型机壳能够敞开或封闭式输送。

螺旋轴：中空，用钢管制成，强度高、重量轻、便于连接。在轴与轴的连接处和安装轴承处使用一小段实心轴。在连接处将实心轴伸入空心轴内用高强度的螺栓按相互垂直方向对穿空心轴与实心轴来固定连接螺旋轴

螺旋叶片：由厚度为4-8mm的薄钢板冲压而成，然后焊接到旋转轴叶片轴上，并在相互间加以焊接。

工作原理

斜式绞龙输送机利用电动机经减速器带动螺旋回转，由于叶片的推力作用，同时在物料自身重力以及物料与料罐内部间的摩擦力的作用下，把物料沿固定的机壳内推移而进行输送工作，从而输送到预定的位置

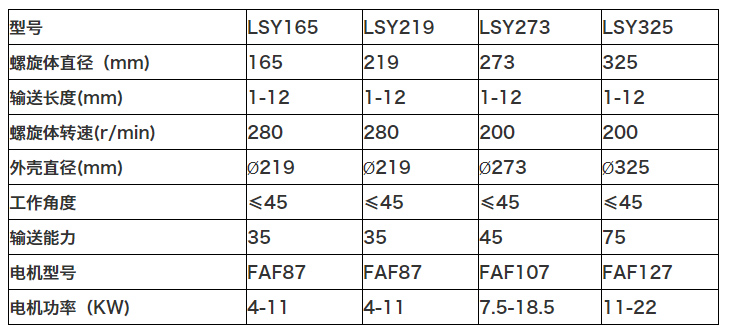

技术参数
