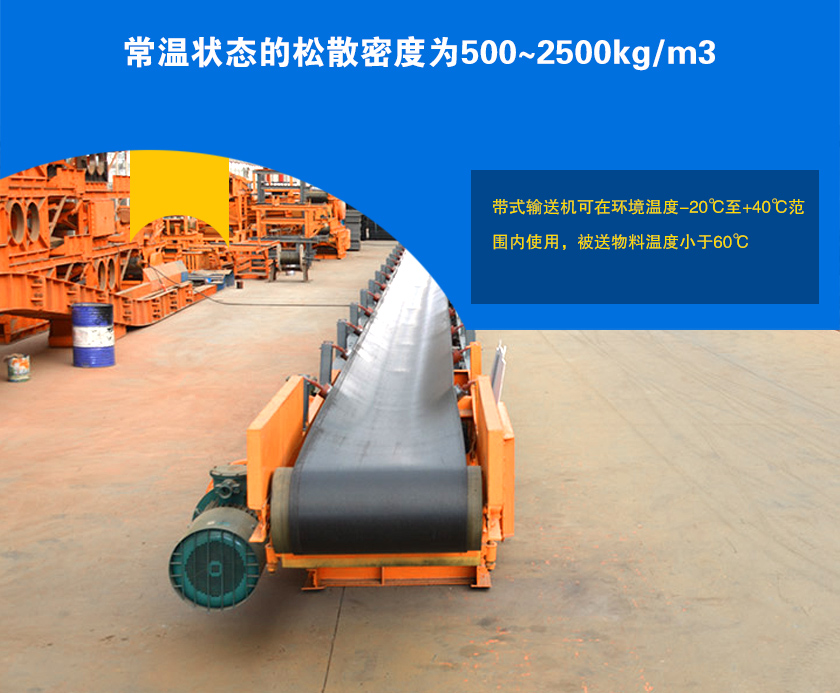

带式输送机也叫胶带输送机或皮带输送机，是一种摩擦驱动以连续方式运输物料的机械，适用于输送易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料，如煤、碎石、混凝土、袋装水泥、化肥、沙子、粗盐等。带式输送机可在环境温度-20℃至+40℃范围内使用，被送物料温度小于60℃。其机长及装配形式可根据用户要求确定，传动可用电滚筒，也可用带驱动架的驱动装置。

带式输送机的分类

应用行业

带式输送机主要应用于冶金、电力、煤炭、化工、建材、码头、粮食等行业，进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品。对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

现场视频

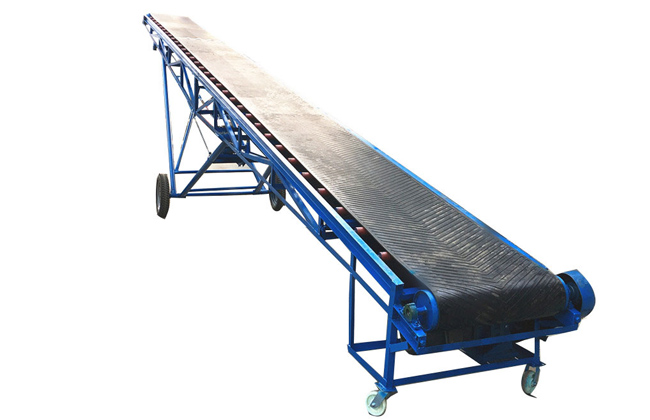

移动带式输送机-输送沙子

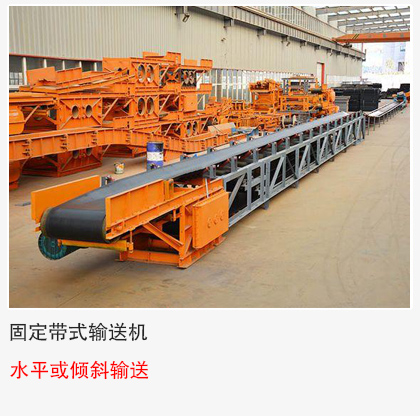

固定带式输送机-输送矿石

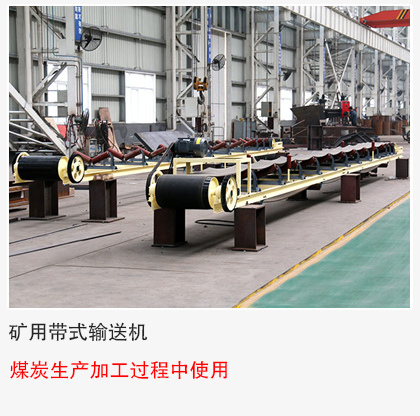

矿用带式输送机-输送煤炭

特点优势

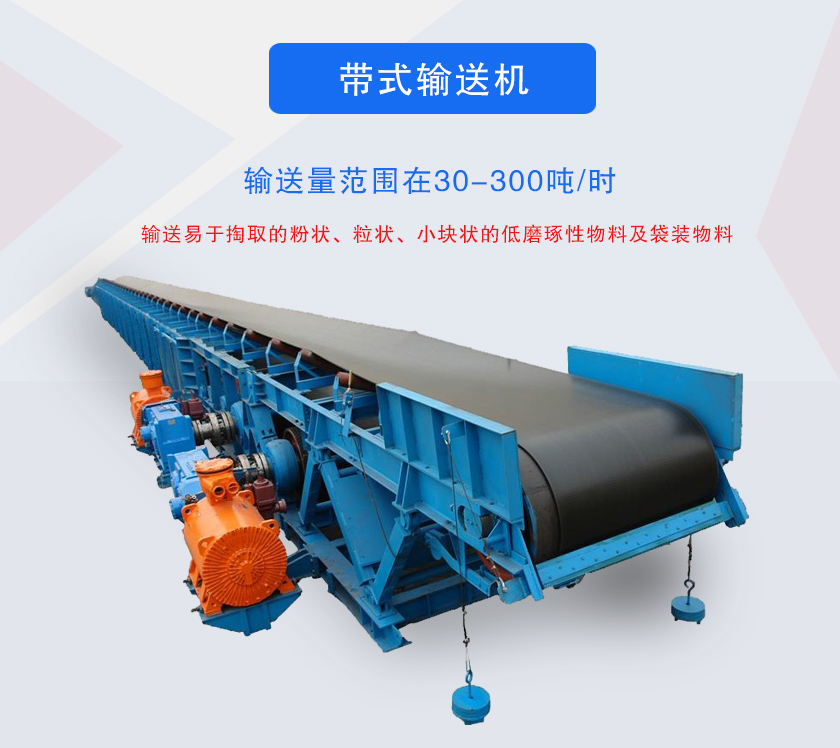

1、输送量范围在30-300吨/时，输送长度可以达到185m，输送效率高；

2、采用专业的支架和高精度，硬具面齿轮设计，承受力很大，单体物料承受300斤左右；

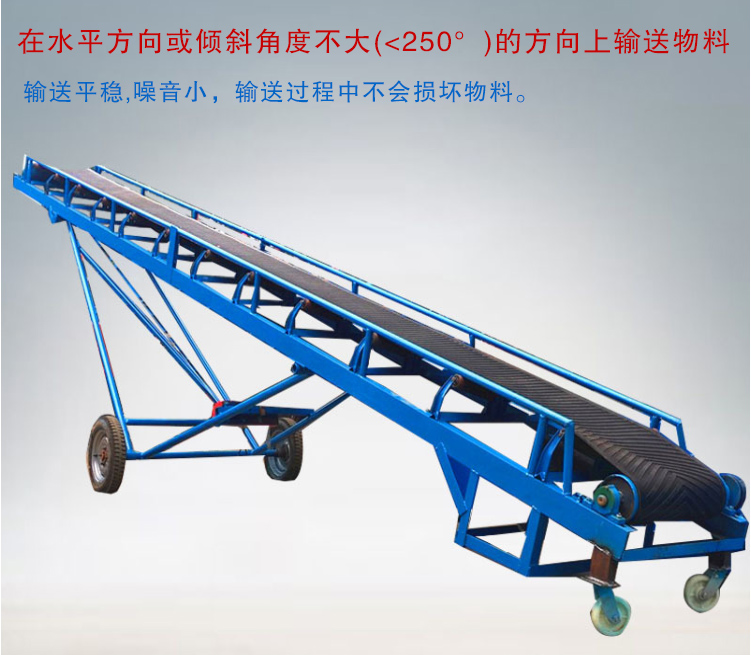

3、在水平方向或倾斜角度不大(<250°)的方向上输送物料；

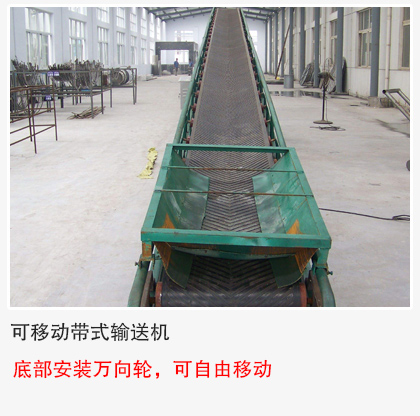

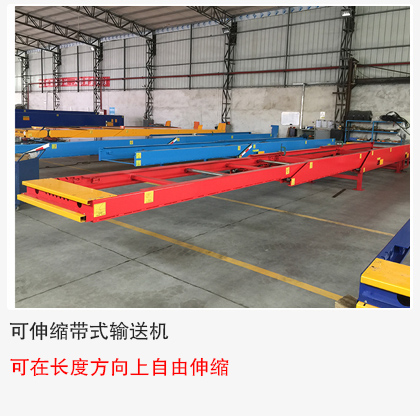

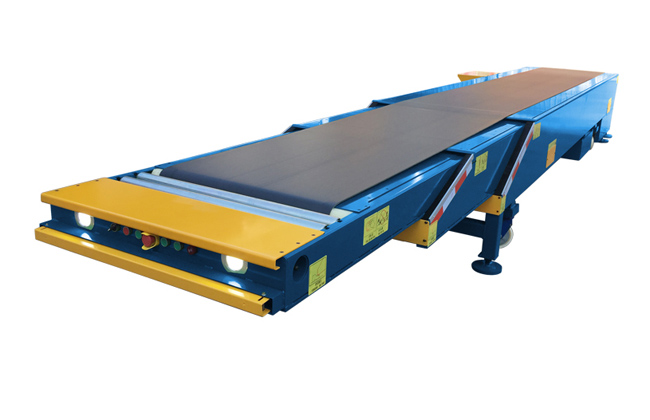

4、可以根据现场情况设计成移动型或以升降型，输送机升降高度也是可以调节的，倾斜高度1-5米之间；

5、输送平稳,噪音小，输送过程中不会损坏物料。

细节展示

带式输送机主要由胶带、托辊、机架、驱动装置、拉紧装置、改向滚筒、制动装置和清扫装置等组成。

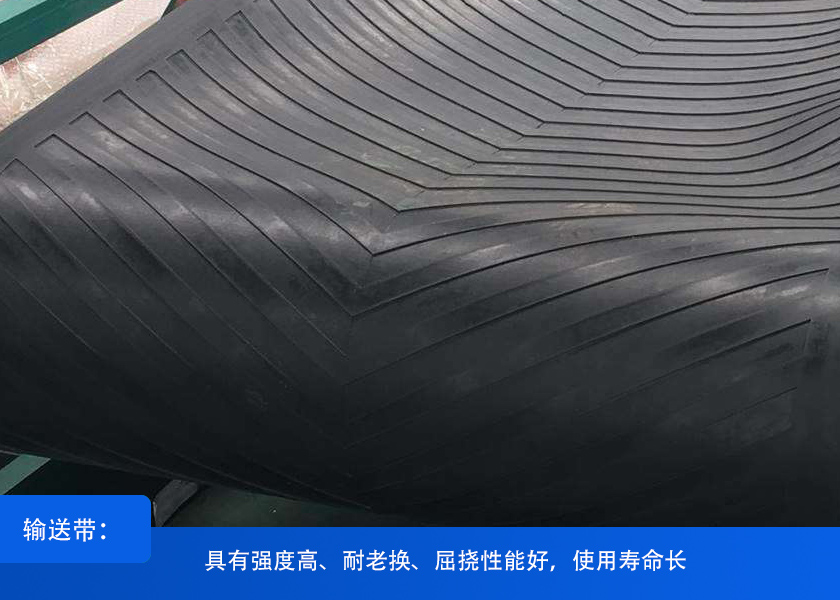

输送带：具有耐油、酸、碱等特点，但是并不能很强的适应气候的变化，易打滑和老化。

托辊：①用户可以通过对心托辊的调整，来决定横向位置，避免物料在输送过程中跑偏，②缓冲托辊装在受料处，以减小物料对皮带的冲击，减少皮带的磨损。

滚筒装置：改向滚筒目的是改变胶带的运行方向和增加传动滚筒的包角，使胶带形成封闭的环形。

松紧装置：使输送带达到必要的张力，可以有效的降低驱动滚筒上打滑的可能性，并使输送带在托辊间的挠度保证在正常的范围内。

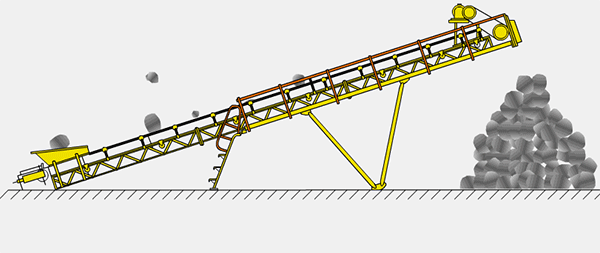

工作原理

带式输送机是以输送带作为牵引和承载构件,通过承载物料的输送带的运动进行物料输送的连续输送设备，输送带绕经传动滚筒和尾部滚筒形成载极环形带，上下输送带由托辊支承以限制输送带的挠曲垂度，拉紧装置为输送带正常运行提供所需的张力。工作时驱动装置驱动传动滚筒，通过传动滚筒和输送带之间的摩擦力驱动输送带运行，物料装在输送带上和输送带一起运动以完成对物料的输送。

带式输送机型号及参数

宽度 (mm)	输送长度(m) 功率(kw)			输送速度 (m/s)	输送量 (t/h)
400	≤10 3	12-15 3-4	15-30 4-7.5	1.25-2.0	30-60
500	≤10 3	12-15 4-5.5	15-30 5.5-7.5	1.25-2.0	40-80
650	≤10 4	12-15 7.5	15-30 7.5-11	1.25-2.0	80-120
800	≤10 4	12-15 7.5	15-30 7.5-15	1.25-2.0	120-200
1000	≤10 5.5	10-20 7.5-11	20-40 11-22	1.25-2.0	200-320
1200	≤10 7.5	10-20 7.5-15	20-40 15-30	1.25-2.0	290-480
1400	≤10 11	10-20 15-22	20-40 22-45	1.25-2.0	400-680
1600	≤10 15	10-20 22-30	20-50 30-75	1.25-2.0	600-1080
1800	≤10 18.5	10-20 30-45	20-50 45-110	1.0-2.0	800-1500
2000	≤10 22	10-20 45-55	20-50 55-132	1.0-2.0	1000-2000
2400	≤10 30	10-20 55-75	20-50 75-185	1.0-2.0	1500-3000

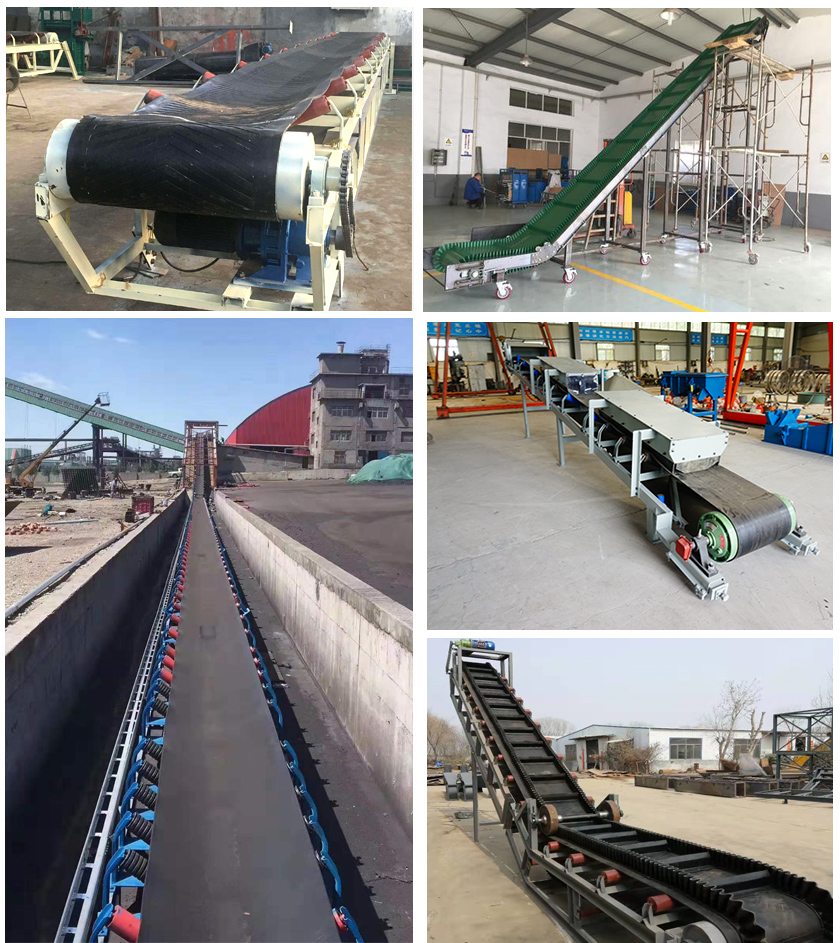

带式输送机图片

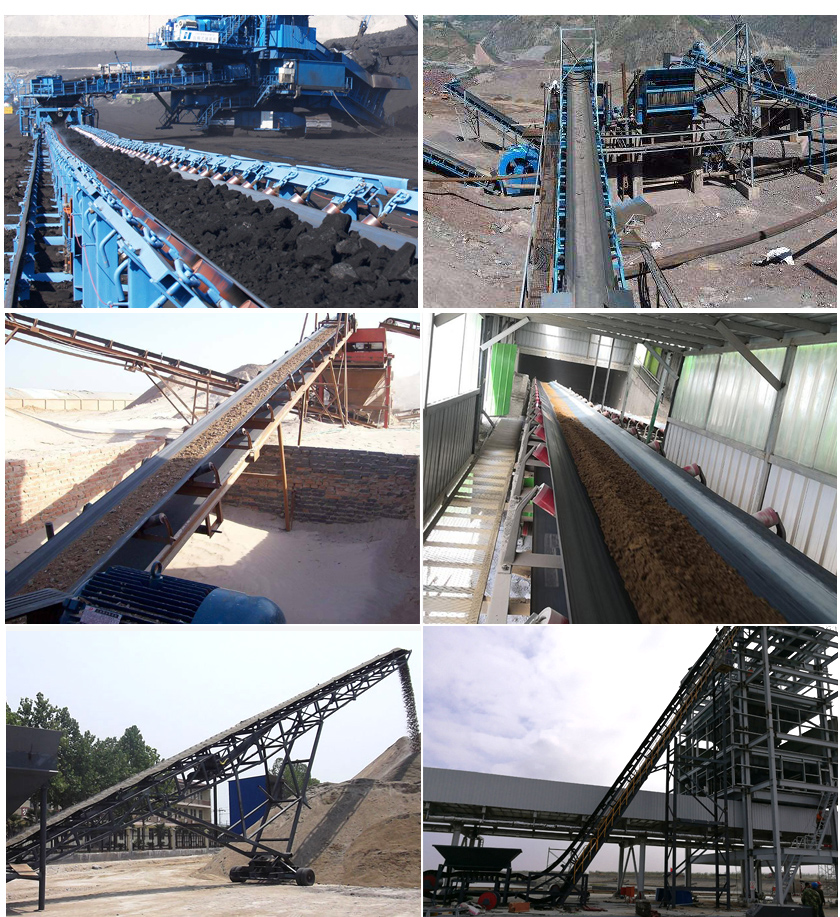

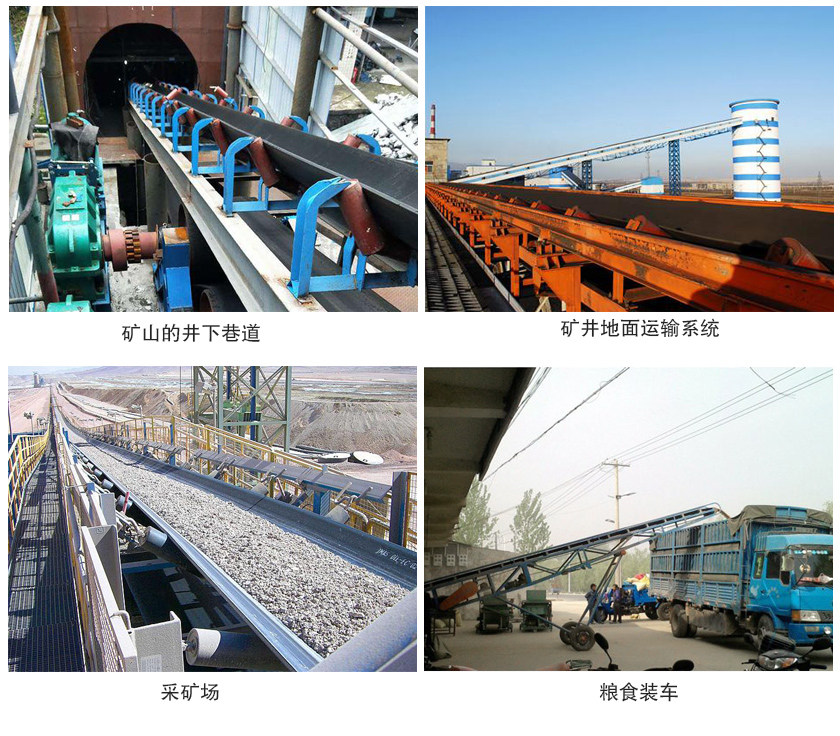

应用案例

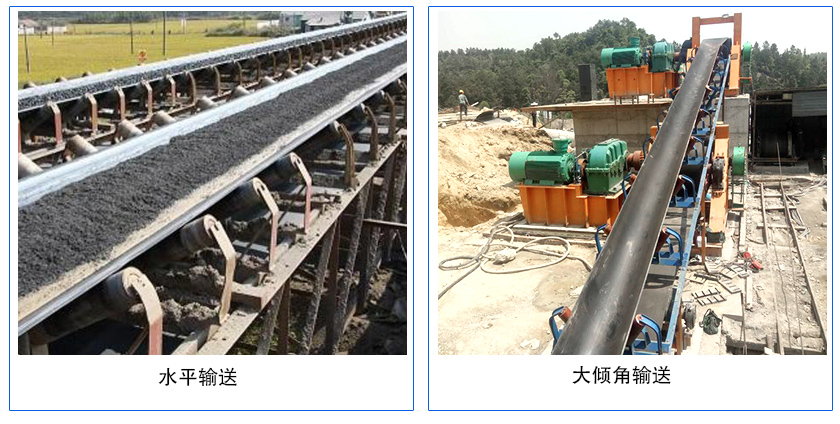

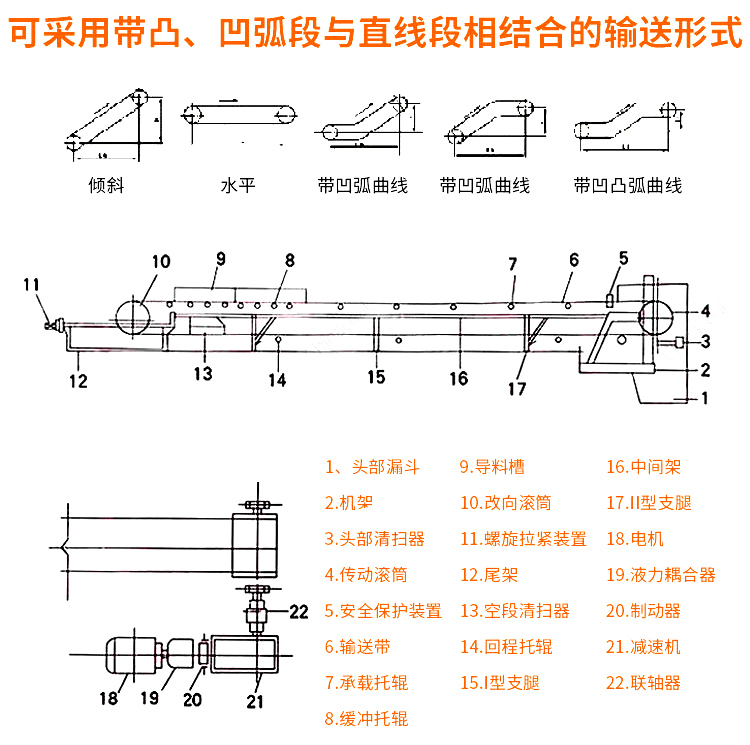

带式输送机布置形式

带式输送机选型须知

1、物料的特性

包括：松散密度、物料的粒度、较大块度情况、物料的湿度、物料的磨损性、粘结性和摩擦系数。针对不同的物料，我们所选用的带式输送机皮带也不同的。

2、输送量要求

输送量大小决定型号及电机功率的选择，输送量越大的皮带输送机，应选较高的带速，型号也就越大。

3、安装环境及要求

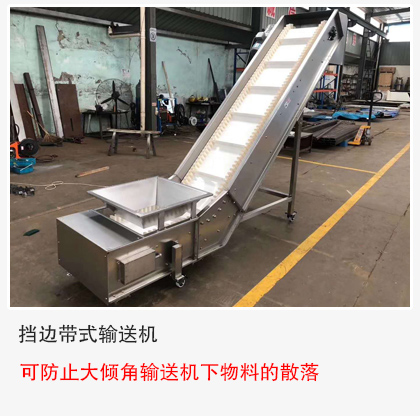

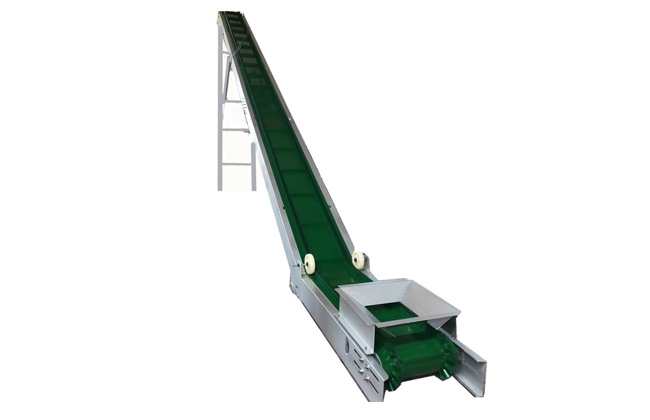

主要包含环境温度、露天或室内、移动或固定、是否需要挡边、伸缩要求，是否要有整机或者部分的灵活性调整等。

4、输送线路

需要详细考虑输送线路的尺寸，包括：倾角、较大长度、提升高度等。
