产品介绍

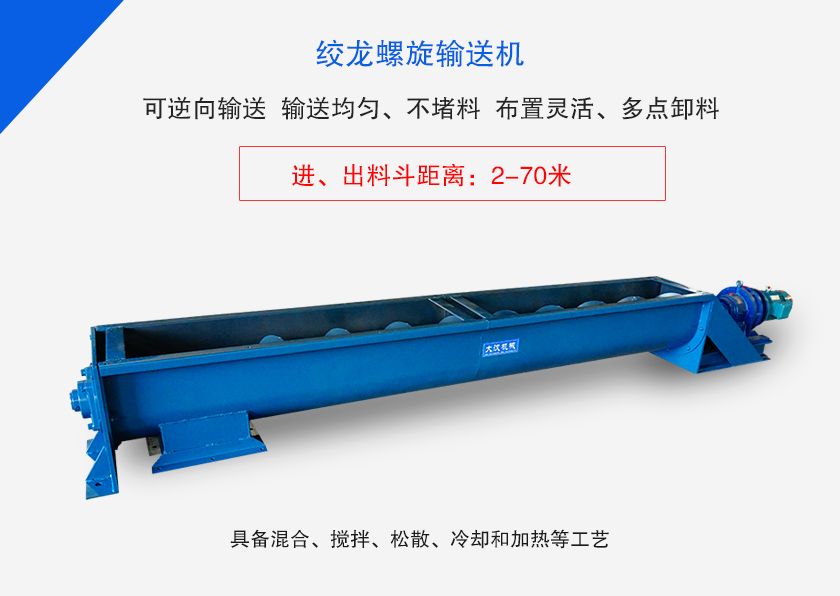

绞龙螺旋输送机简称绞龙输送机，是利用旋转的螺旋叶片推移物料而进行输送，主要用于颗粒或粉状物料的水平输送、倾斜输送、垂直输送等形式，输送距离根据机形不同而不同，一般从2米到70米。

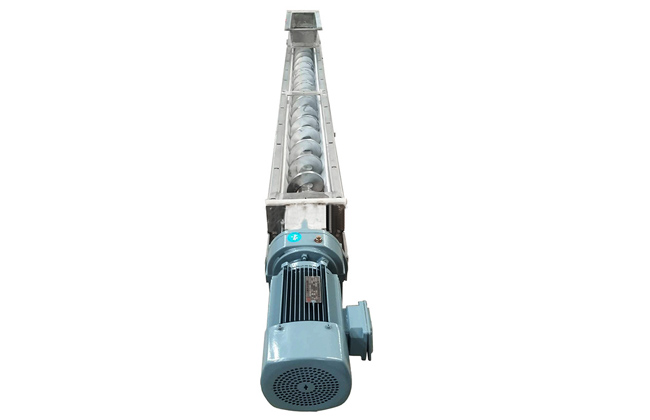

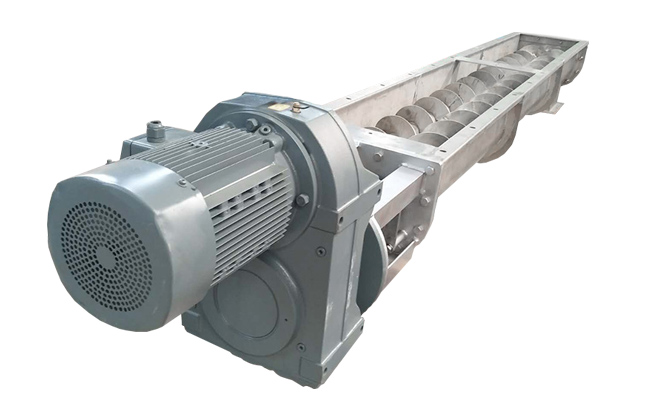

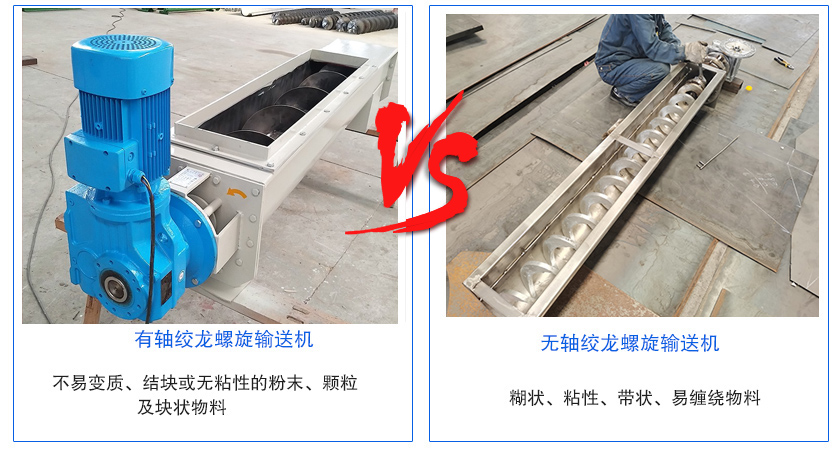

绞龙螺旋输送机可分为有轴和无轴两种，根据物料的不同可选择两种不同设计，两端装料和卸料，也可中间装料和卸料，输送方向可逆向，也可同时向两个方向输送物料，布置灵活，能同步完成物料的输送和混合、搅拌、松散、加热和冷却等工艺。

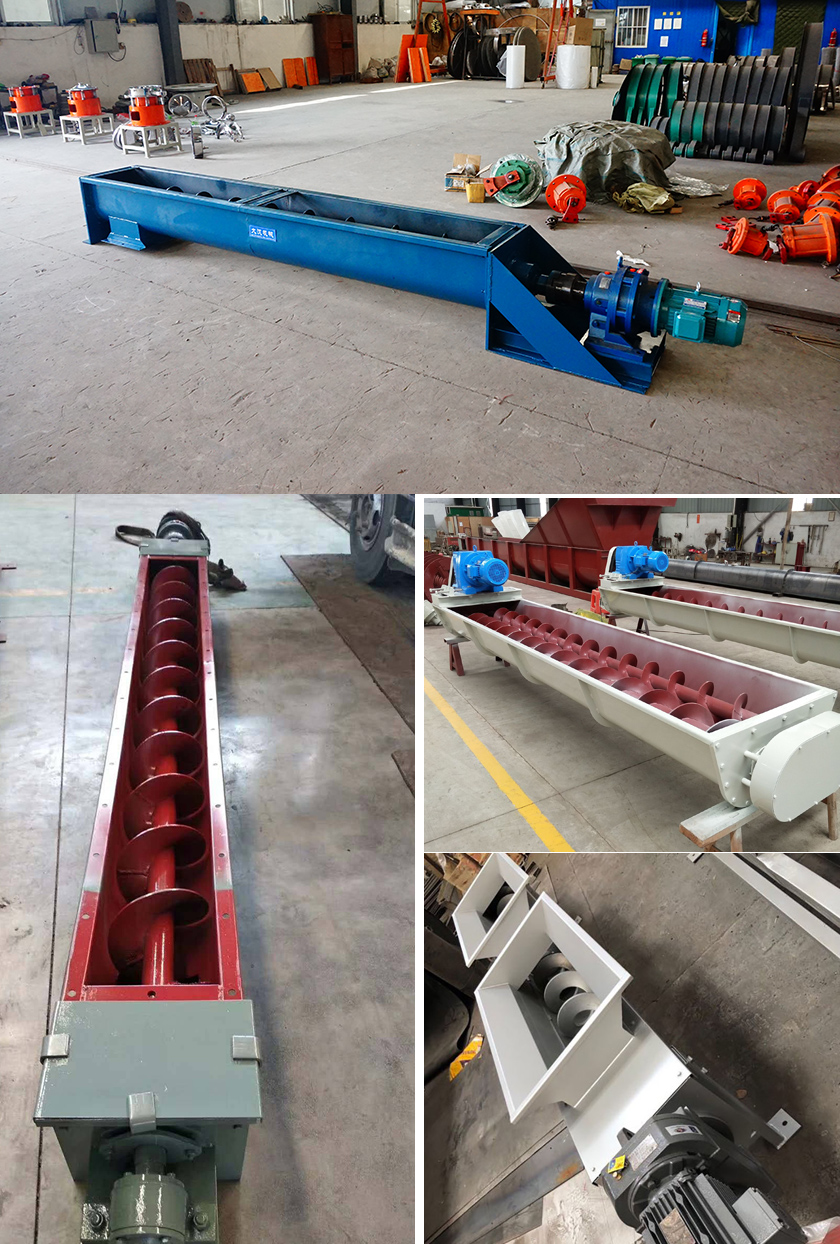

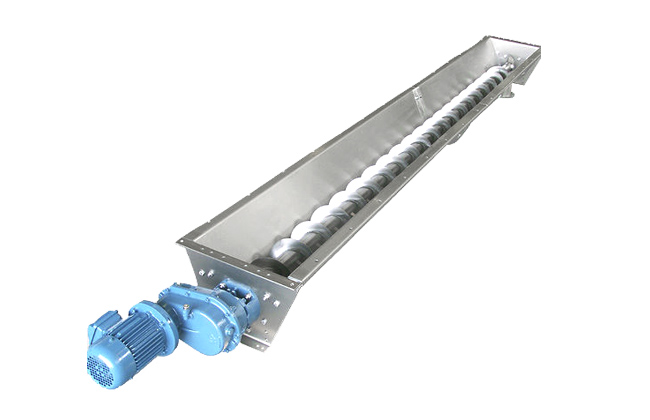

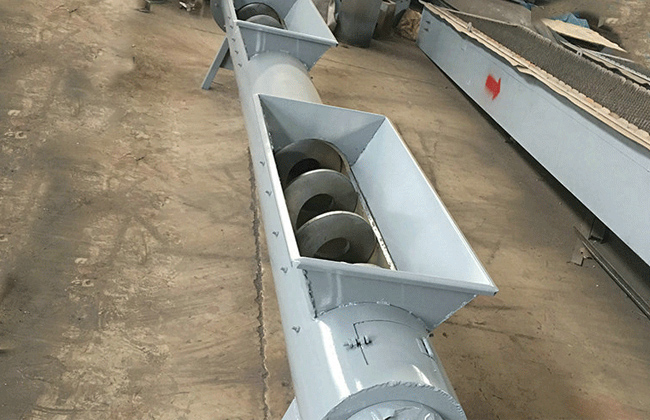

图片展示

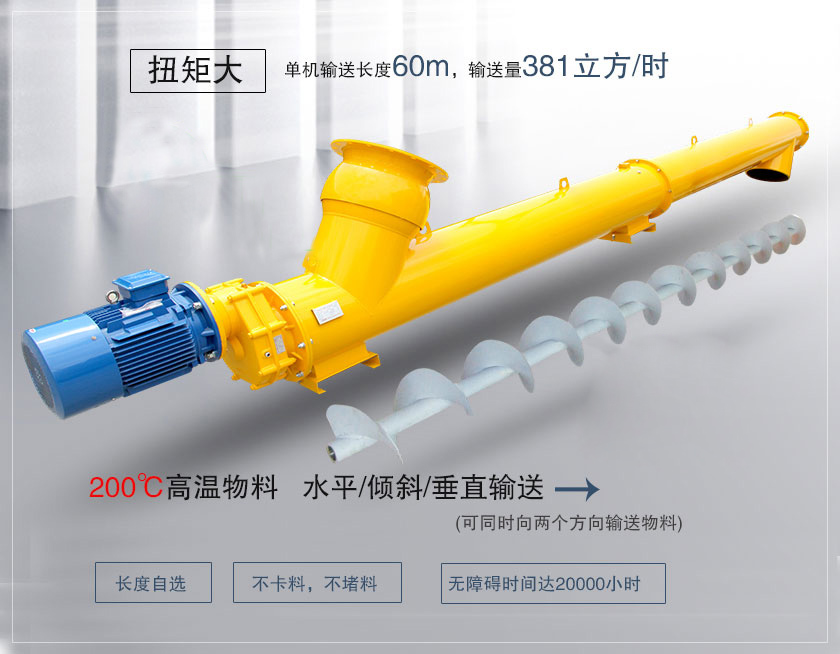

突出优势

1.承载能力大、安全可靠，输送量达381立方/时。

2.整机体积小、转速高、确保快速均匀输送，单机输送长度为60米。

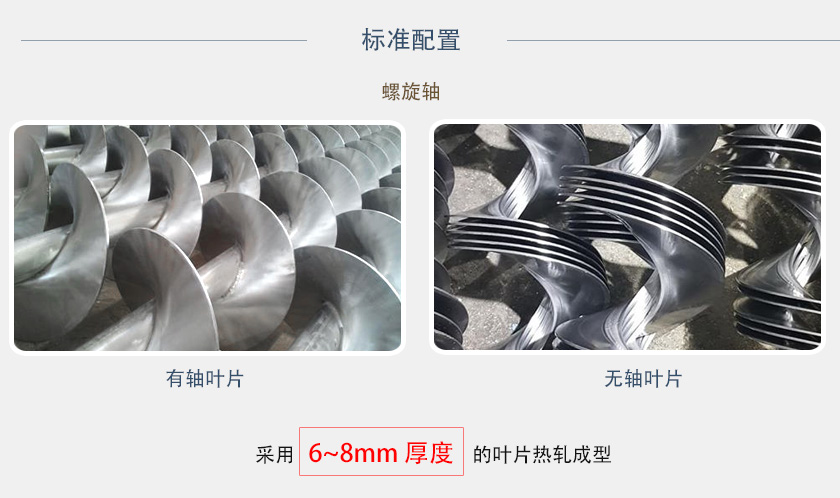

3.叶片厚度6~8mm，螺旋叶片材质：碳钢/不锈钢/锰钢，适应性强、安装维修方便、寿命长。

4.密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接成一体，刚性好。

细节与结构

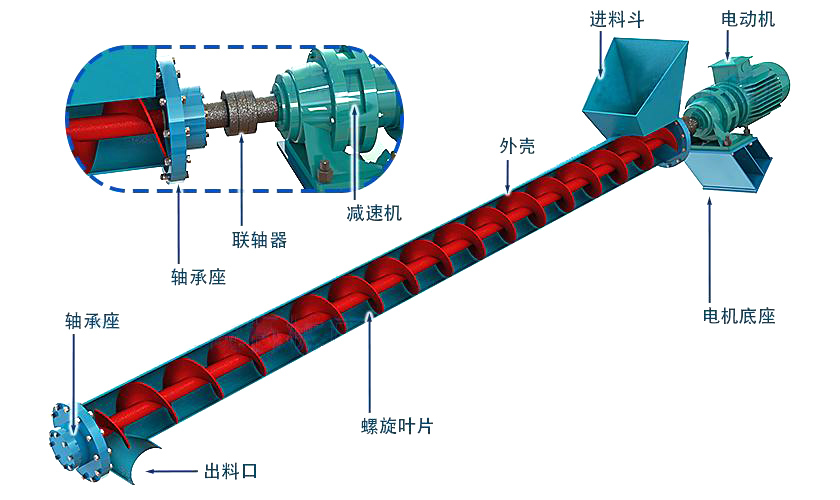

绞龙螺旋输送机主要由驱动装置、中间轴承、螺旋轴、螺旋机本体、螺旋叶片、头节、中间节、尾节、进、出料装置等部件组成。

1、驱动装置：由电机和减速减组成，驱动电机适用于380V、3相、50Hz，它的防护等级为IP55（户外型），绝缘等级为F级。齿轮减速机组成，扭矩大，噪音低，不渗油。

2、中间吊轴承：分为两种：

①头部轴承：止推轴承：承受由于运送物料的阻力所产生的轴向力，放在物料的前方。

②中间轴承：对开式滑动轴承，用于支撑螺旋轴。

3、螺旋轴：采用中空设计，用钢管制成，强度高、重量轻、便于连接。在轴与轴的连接处和安装轴承处使用一小段实心轴。可选用碳钢或不锈钢材质。

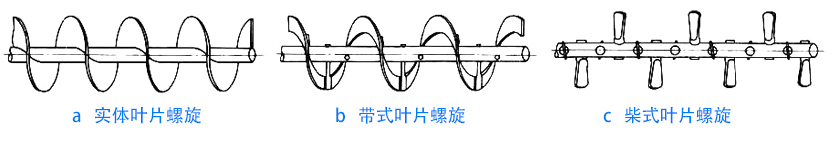

4、螺旋叶片：分为实体螺旋面、带式螺旋面和叶片螺旋面三种形式。

5、进出料口：这个形状上有方形和圆形两种，不过这个也能够由用户自己来选定。

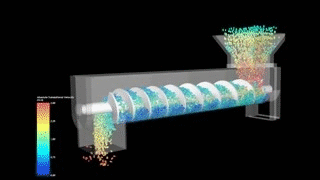

工作原理

绞龙螺旋输送机通过螺旋叶片的旋转运动和挖掘作用，将物料从进料端推向出料端。螺旋叶片的特殊设计使其能够有效地挖掘和输送粘性物料，防止物料回流和堆积。当绞龙螺旋输送机启动时，螺旋轴开始旋转，螺旋叶片通过螺旋形状和旋转运动，将物料从进料口处刮削出来，并推送到出料口处。

绞龙螺旋输送机型号参数

型号规格		直径（mm）	螺距（mm）	转速（r/min）	输送量（m3/h）	转速（r/min）	输送量（m3/h）	转速（r/min）	输送量（m3/h）	转速（r/min）	输送量（m3/h）
		D	S	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33	n	φ＝0.33
小型	LS100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	LS125	125	125	125	3.8	100	3	80	2.4	63	1.9
	LS160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	LS200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	LS250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	LS315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	LS400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	LS500	500	400	63	97.7	50	77.6	40	62	32	49.6
	LS630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	LS800	800	500	40	198.5	40	110.8	32	88.6	25	69.3
特大型	LS1000	1000	560	32	277.9	25	217.1	20	173.7	16	139
	LS1250	1250	630	25	381.7	20	305.4	16	244.3	13	198.5

物料块度	物料磨琢性	充填系数	K	A
粉状	无磨琢性 半磨琢性	0.35-0.40	0.0415	75
粉状	磨琢性	0.25-0.30	0.0565	35
小块状a<60mm	无磨琢性 半磨琢性	0.25-0.30	0.0537	45
小块状a<60mm	磨琢性	0.20-0.25	0.0645	25

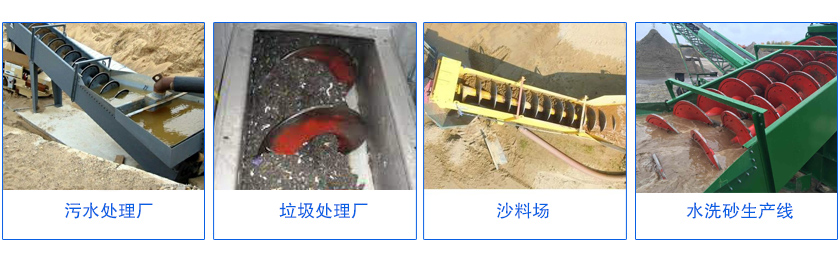

行业应用

绞龙螺旋输送机主要用于污水处理厂、垃圾回收厂、沙料场、水洗砂生产线、燃煤锅炉等场合输送适宜输送粉状、颗粒状、小块状物料，如水泥、粉煤灰、污泥、垃圾、淤泥、化肥、矿粉、沙子、纯碱等。

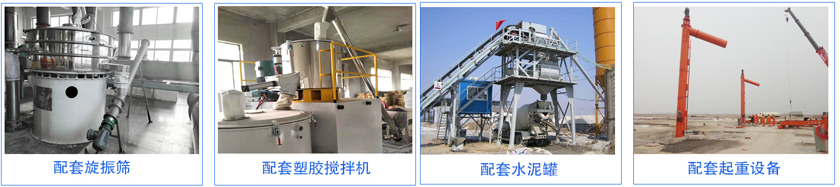

客户案例

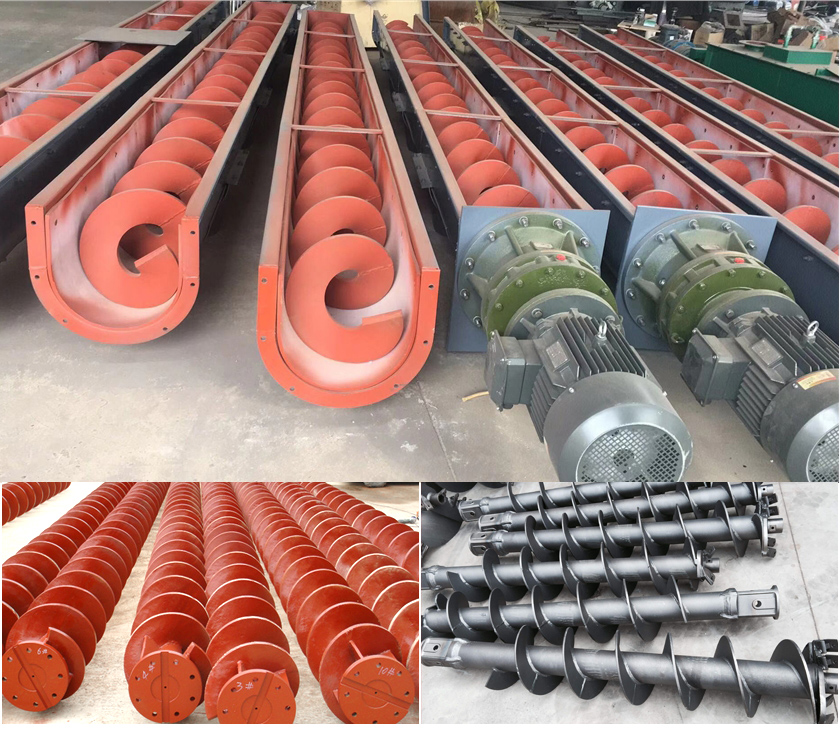

选购须知

螺旋直径：150-1250mm

物料温度：≤80℃，如高温物料需要提前说明。

输送角度：有轴绞龙螺旋输送机倾斜角度为≤45°，无轴绞龙螺旋输送机倾斜角度为≤30°

转速：60、45r/min，螺旋直径越大，转速越低。

输送长度：2-70米。

输送能力：1-100吨/时（水泥），螺旋直径越大，输送量就越大。

设备材质：Q235、SUS304、SUS316L等。

进出料口：一般布置在设备两端各一个，根据用户需求定制。

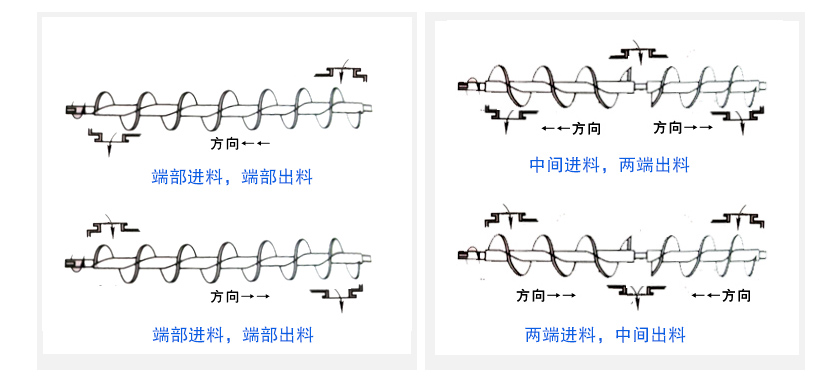

布置形式

绞龙螺旋输送机进出料口布置灵活，以下是常见的6种布置形式：

注：总体布置时候，不能使支撑底座或出料口布置在机壳接头处的法兰处，进料口页不能布置在机盖接头处及悬挂轴上方。

1）端部进料，端部出料;

2）中间进料，两端同时出料或两端轮换出料;

　　

3）两端进料，中间出料;

　

4）端部或中间进料，另一端或两端轴向出料。

关于我们

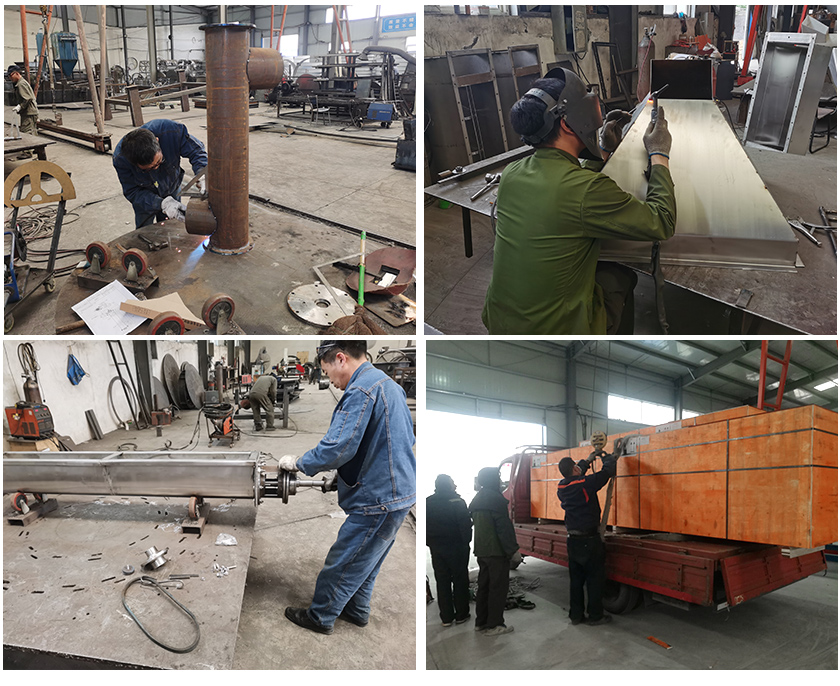

生产车间
