水泥螺旋输送机型号及参数

发布时间：2025-12-26 15:55:17 作 者：姚思丹

水泥螺旋输送机是一种常用的输送设备，其主要构成部分是螺旋体，通过螺旋体的旋转运动，将物料沿着输送机的螺旋轴线方向输送，广泛应用于水泥、建材、化工、冶金等行业中，用于输送颗粒状和粉状物料。不同型号的水泥螺旋输送机具有不同的参数和特点。了解不同型号的水泥螺旋输送机及其参数可以帮助用户选择合适的设备，提高生产效率，确保输送效果。

用户在选择水泥螺旋输送机时会格外注重机器的型号，型号的不同也决定着机器运输量和运输效率的差别。小编今天给大家分享一下水泥螺旋输送机的型号以及参数。

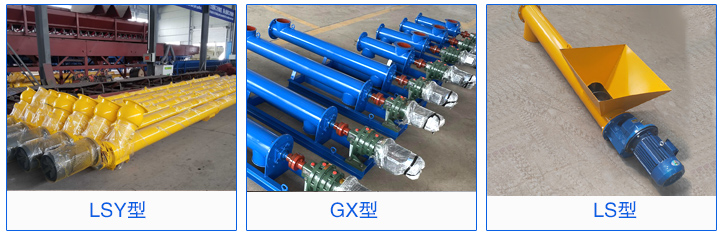

水泥螺旋输送机主要以LSY型为主，也有GX和LS，但这知识水泥螺旋输送机的机型，每一个机型又有多种不同的型号。

一．LSY型，此类型的输送机可以输送煤粉，苏打以及水泥，以下是输送水泥的一些参考数据。

型号	LSY160-4.5	LSY200-6	LSY200-9	LSY250-9	LSY250-12
螺旋体直径（mm）	Æ168	Æ193	Æ193	Æ242	Æ242
螺旋体转速（r/min）	100	260	260	216	216
机壳直径（mm）	Æ194	Æ219	Æ219	Æ273	Æ273
输送长度（m）	4.5	6	9	9	12
输送能力（t/h）	25	35	35	50	50
工作角度（°）	≤20	≤45	≤45	≤45	≤45
电机型号	Y112M-4	Y132M-4	Y160M-4	Y160L-4	Y160L-4
功率（kw）	4	7.5	11	15	15

型号：LSY160-2.5，螺旋直径160mm，长度2.5m，输送量25t/h，电机型号Y100L-4。

LSY200-6，螺旋直径185mm，长度6m，输送量35t/h，电机型号Y132S-4。

LSY300-9，螺旋直径305mm，长度9m，输送量75t/h，电机型号Y180L-4。

二．GX型，无轴螺旋输送机适宜运输水泥等湿性，粘液物料，以下是输送水泥时的一些参考数据。

LS型	100	160	200	250	315	400	500	630	800	1000	1250
GX型			200	250	300	400	500
螺旋直径（mm）	100	160	200	250	315	400	500	630	800	1000	1250
螺距（mm）	100	160	200	250	315	355	400	450	500	560	630
转速（r/min）	140	120	90	90	75	75	60	60	45	35	30
输送量QΦ=0.33（m3/h）	2.2	7.6	11	22	36.4	66.1	93.1	160	223	304	458
功率Pd 1=10m（KW）	1.1	1.5	2.2	2.4	3.2	5.1	4.1	8.6	12	16	24.4
功率Pd 1=30m（KW）	1.6	2.8	3.2	5.3	8.4	11	15.3	25.9	36	48	73.3
转速（r/min）	120	90	75	75	60	60	45	45	35	30	20
输送量QΦ=0.33（m3/h）	1.9	5.7	18	18	29.1	52.9	69.8	125	174	261	305
功率Pd 1=10m（KW）	1.0	1.3	2.1	2.1	2.9	4.1	4.7	6.8	9.4	14.1	16.5
功率Pd 1=30m（KW）	1.5	2.3	4.5	4.5	7	8.9	11.6	20.4	28.3	42.2	49.5
转速（r/min）	90	75	60	60	45	45	35	35	30	20	16
输送量QΦ=0.33（m3/h）	1.4	4.8	15	15	21.8	39.6	54.3	97	149	174	244
功率Pd 1=10m（KW）	0.9	1.2	1.9	1.9	2.5	3.4	4.3	5.4	8.1	9.5	13.3
功率Pd 1=30m（KW）	1.2	2.2	3.8	3.8	5.4	6.8	9.2	16	24.4	28.6	39.9
转速（r/min）	75	60	45	45	35	35	30	30	20	16	13
输送量QΦ=0.33（m3/h）	1.2	3.8	11	11	17	31.7	46.5	73.0	99.3	139	199
功率Pd 1=10m（KW）	0.75	1.1	1.6	1.6	2.1	3.1	3.7	4.6	5.7	7.7	11
功率Pd 1=30m（KW）	1.1	1.8	3.4	3.4	4.4	5.6	8	14	16.7	23.2	33

型号:GX150，螺距150mm，螺旋转速190r/min，输出量4.1m³/h。

GX300，螺距240mm，螺旋转速75r/min，输出量21.2m³/h。

GX900，螺距480mm，螺旋转速20r/min，输出量134.5m³/h。

三．LS型，LS是GX的升级换代版本，以下是输送水泥时的一些参考数据。

型号 规格		螺旋 直径 mm D	螺距 mm s	转速 r/min n	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量			转速 r/min	标准体积输送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小 型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大 型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

规  格		主要技术性能	驱动装置	驱动装置				重量 （kg）
直径	长度 （m）	产量 （水泥） t/h	转速 min<-1	减速机		电动机
				型号	速比	型号	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

名 称			LSY100	LSY120	LSY140	LSY160	LSY200	LSY250	LSY300	LSY400
外壳管直径(mm)			Φ114	Φ133	Φ168	Φ194	Φ219	Φ273	Φ325	Φ402
允许工作角度(α))			0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°	0°～60°
输送能力(m)			8	10	12	14	15	18	20	25
输送能力(t/h)			6	12	17	28	45	70	130	150
电机	型号	L≤7	Y90S-4	Y100L1-4	Y100L2-4	Y132S-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180L-4
	功率KW		1.1	2.2	3	5.5	7.5	11	15-18.5	22
	型号	L＞7	Y100L1-4	Y100L2-4	Y112M-4	Y132M-4	Y160M-6	Y160L-4 Y180M-4	Y180M-4 Y180L-4	YH200L-4
	功率KW		2.2	3	4	7.5	11	15	18.5-22	20-30

LS型的型号规格可以分为小型，中型，大型，特大型，分别举例子说明一下。

小型：LS100，螺旋直径100mm，螺距100mm，转速140r/min，输送量2.2m³/h。

中型：LS400，螺旋直径400mm，螺距355mm，转速71r/min，输送量62.5m³/h。

大型：LS800，螺旋直径800mm，螺距500mm，转速40r/min，输送量198.5m³/h。

特大型：LS1250，螺旋直径1250mm，螺距630mm，转速25r/min，输送量381.7m³/h。

水泥螺旋输送机作为一种高效、可靠的输送设备，在多个行业中发挥着重要作用。它的多样化型号和参数选择，使其能够适应不同的工况需求。通过正确的操作和维护，可以有效延长设备的使用寿命，提高生产效率。在未来的工业发展中，大汉水泥螺旋输送机将继续为物料输送提供重要支持。希望以上参考数据能帮助到您，详情可联系客服！
