z型斗式提升机的工作原理是什么？

发布时间：2025-12-26 15:49:07 作 者：袁封雪



Z型斗式提升机，是一种通过链条带动料斗输送提升物料的高效提升输送设备，类似垂直斗式提升机，但两者在取料、运行轨迹、下料方式等还是有所差别。下面，小编给大家介绍一下其工作原理，便于我们更好的了解Z型斗式提升机的工作流程。

一、Z型斗式提升机工作原理



两条环形链条上边挂满料斗，料斗将物料从下方的储藏中舀起，当电机带动链条转动时，物料随着输送链提升到顶部，将物料提升输送到指定的位置进行卸料。其运行轨迹为先水平输送，再垂直提升机，再水平输送，类似字母Z，行所以称为Z型斗式提升机。

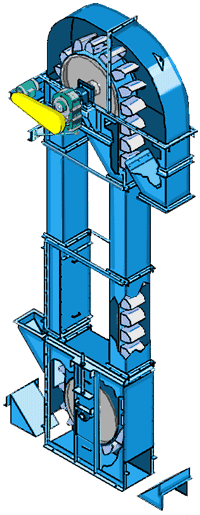

二、Z型斗式提升机结构

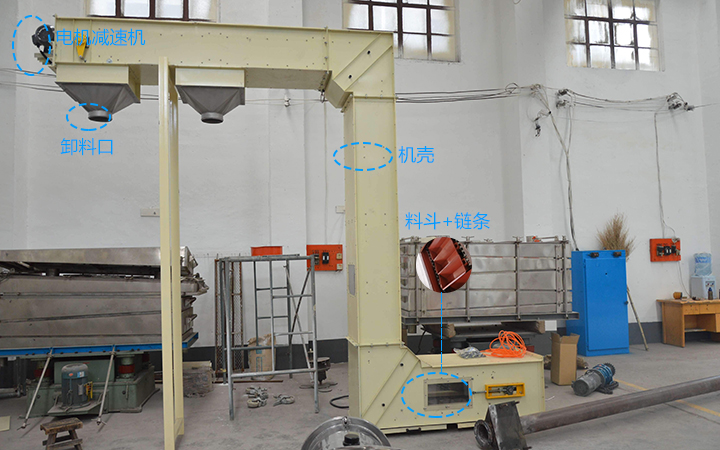

Z型斗式提升机主要由运行部件、驱动装置、上部装置、中部机壳、下部装置等组成。



运行部件：由料斗和链条组成。



驱动装置：采取Y系列电动机，通过减速器和链传动组成。



上部装置：安装有逆止器、卸料口装有防回料板。



中间箱体：部分中间节装有轨道(双排链)以防止链条工作中摆动，或检修口。



下部装置：安装坠重箱张紧。
